資料介紹
摘要
這個應用程序報告和相關的源代碼文件演示了一個串行外設接口(SPI)之間的msp430f161x實施用于SPI模式的微控制器和MMC或sd閃存卡。所提供的信息可以與任何帶有硬件SPI接口的msp430設備一起使用。
硬件描述

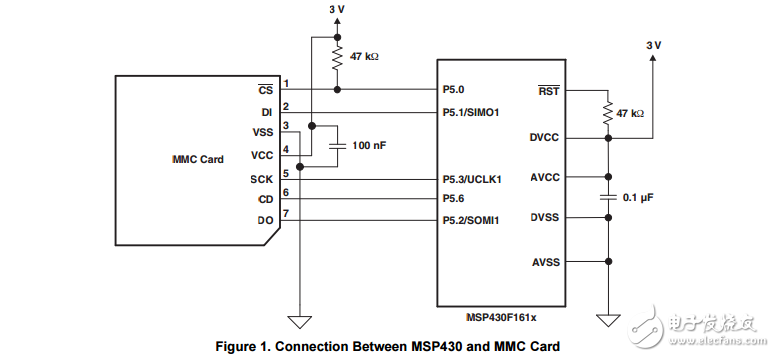

msp430f161x用于與MMC或SD卡通過SPI接口進行通信。SPI是一個快速同時允許雙向數據傳輸的有效協議。串行數據傳輸和由MSP430使用USART模塊SPI模式接收。的硬件互連主從式配置在單電源電壓下運行,如圖1所示。
相關的msp430f161x引腳p5.3和P5.4配置為GPIO控制芯片選擇引腳讀取記憶卡檢測信號。該到的msp430f161x外圍硬件配置在3引腳SPI模式。引腳P5.1,P5.2,和MSP430 p5.3提供simo1,somi1,uclk1接口與MMC卡。
