基于AT89C51的電子計算器設計

本設計是一個基于AT89C51單片機控制的十進制電子計算器系統的設計。可實現結果為九位數范圍內的乘、除法運算和加減數為九位，結果為十位數范圍內的加、減法運算。硬件設計方面，單片機選擇成本低、內部存儲資源豐富的AT89C51單片機，輸入數據時采用行列式按鍵中的4*4矩陣型按鍵作為輸入設備，并在LCD 1602上顯示出對應的運算結果。軟件方面選擇C語言來完成，C語言兼備著高級語言特點與匯編語言的特點，實為上選。并且最后采用proteus仿真。

數字計算器的設計原理和方法

總體設計概述

為了實現對此數字計算器的設計，本系統選用8051單片機為主控機。再在單片機的外圍添加各種外圍設備來幫助實現計算器的運行。

具體設計思路如下：

a） 盡管是簡單的計算器的設計，但是為了讓顯示更加清晰，看起來更加舒服，采用LCD1602液晶比LED顯示數據和結果更加人性化。

b） 鍵盤包除了0-9等數字鍵、還有有加（+）、減（-）、乘（*）、除（/）四個符號鍵、清除鍵（AC）和“=”鍵，故共需要16個按鍵即可，設計中采用4*4矩陣鍵盤最是合適。

c） 執行程序：先把電源通電，通電成功是顯示器亮，但并不現實任何字符。等待鍵盤向單片機輸入數據、指令，當輸入的是0~9數字時，顯示器顯示所輸入的數字；當輸入+、-、*、/運算符時，不僅顯示器LCD會顯示運算符，在單片機內部同時還會執行數值的轉換和存儲工作，并等待再次輸入數值；按下“=”鍵后就能夠在顯示器LCD上讀出之前的運算結果和等號。

d） 錯誤提示：

當輸入的數值位數或者計算完的結果的數值位數超出計算器的顯示范圍時，在LCD上就會提示溢出。顯示一串凌亂的數字，是錯誤的結果；

當輸入的除數為0時，在LCD顯示器上將會提示錯誤，顯示出等號和除號；

不輸入加數時，按等號鍵時可以顯示被加數；不輸入除數就直接按等號鍵時，不能顯示被除數，顯示亂碼；

若是軟件設計部分也就是單片機的執行程序出現問題，也是會在LCD上顯示相應的提示。

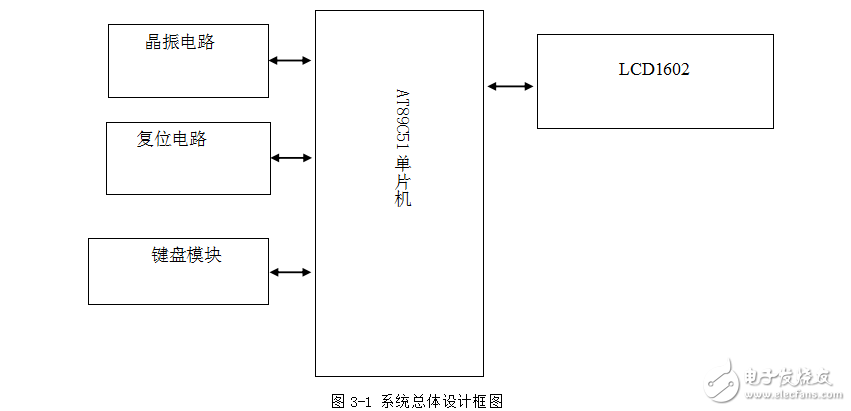

? ? ? ?如圖3-1所示，計算器的設計主要由控制器，輸入模塊，輸出模塊等組成。
