你家里是否有一個電視機遙控器或者空調機遙控器呢？你是否也想讓它遙控其他的電器甚至讓它遙控您的電腦呢？那好，跟我一起做這個“紅外遙控解碼器”。

　　該小制作所需要的元件很少：單片機TA89C2051一只，RS232接口電平與TTL電平轉換心片MAX232CPE 一只，紅外接收管一只，晶振11.0592MHz，電解電容10uF4只，10uF一只，電阻1K1個，300歐姆左右1個，瓷片電容30P2個。發光二極管8個。價錢不足20元。

　　電路原理介紹：

　　主控制單元是單片機AT89C2051，中斷口INT0跟紅外接受管U1相連，接收紅外信號的脈沖，8個發光二極管作為顯示解碼輸出（也可以用來擴展接其他控制電路），U3是跟電腦串行口RS232相連時的電平轉換心片，9、10腳分別與單片機的1、2腳相連，（1腳為串行接收，2腳為串行發送），MAX232CPE的7、8腳分別接電腦串行口的2（接收）腳、3（發送腳）。晶振采用11.0592MHz，這樣才能使得通訊的波特率達到9600b/s，電腦一般默認值是9600b/s、8位數據位、1位停止位、無校驗位。電路就這么簡單了，現在分析具體的編程過程吧。

　　如圖所示，panasonic遙控器的波形是這樣的（經過反復測試的結果）。

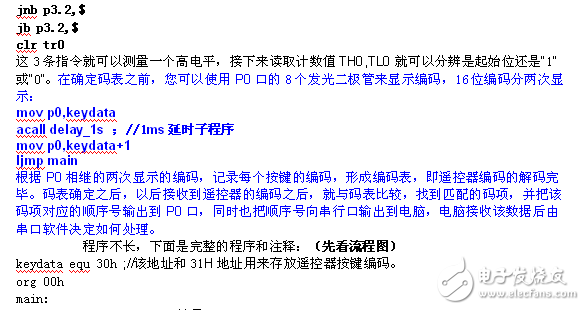

　　開始位是以3.6ms低電平然后是3.6ms高電平，然后數據表示形式是0.9ms低電平0.9ms高電平周期為1.8ms表示“0”， 0.9ms低電平 2.4ms高電平周期為3.3ms表示“1”，編寫程序時，以大于3.4ms小于3.8ms高電平為起始位，以大于2.2ms小于2.7ms高電平表示“1”，大于0.84ms小于1.11ms高電平表示“0”。因此，我們主要用單片機測量高電平的長短來確定是“1”還是“0”即可。定時器0的工作方式設置為方式1：mov tmod，#09h，這樣設置定時器0即是把GATE置1，16位計數器，最大計數值為2的16次方個機器周期，此方式由外中斷INT0控制，即INT0為高時才允許計數器計數。比如：
