DA數模轉換（PWM輸出）

1.DAC轉換原理和技術指

2.PWM工作原理

D/A轉換器的原理及主要技術指標

一、D/A轉換器的基本原理及分類

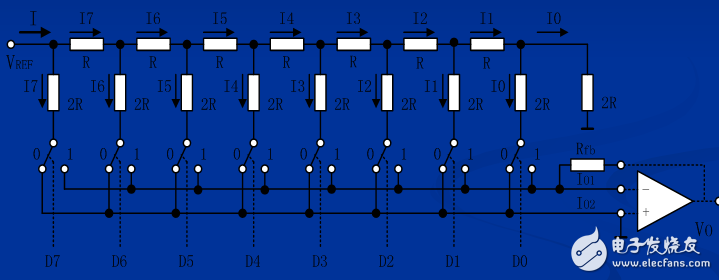

Ｔ型電阻網絡D/A轉換器 ：

由圖可知，運放兩個輸入端為“虛地”，所以電位都約為0。所以無論開關在0或者1，最后兩個2R都是并聯得R，和電阻R串聯又為2R，以此類推，那么到最前端，相當于兩個2R的電阻并聯，可知電流I=Vref/R。I7=I/2，I6=1/2*I/2，由此追溯到I0=I/256，如果Rfb=R，那么V0只與Vref有關，即V0=Vref*z/256。

二、D/A轉換器的主要性能指標

1、分辨率

分辨率是指輸入數字量的最低有效位（LSB）發生變化時，所對應的輸出模擬量（電壓或電流）的變化量。它反映了輸出模擬量的最小變化值。

分辨率與輸入數字量的位數有確定的關系，可以表示成FS /（2^n）。FS表示滿量程輸入值，n為二進制位數。對于5V的滿量程，采用８位的DAC時，分辨率為5V/256＝19.5mV；當采用12位的DAC時，分辨率則為5V/4096＝1.22mV。顯然，位數越多分辨率就越高。

2、線性度

線性度（也稱非線性誤差）是實際轉換特性曲線與理想直線特性之間的最大偏差。常以相對于滿量程的百分數表示。如±１％是指實際輸出值與理論值之差在滿刻度的±１％以內。

3、絕對精度和相對精度

絕對精度（簡稱精度）是指在整個刻度范圍內，任一輸入數碼所對應的模擬量實際輸出值與理論值之間的最大誤差。絕對精度是由DAC的增益誤差（當輸入數碼為全1時，實際輸出值與理想輸出值之差）、零點誤差（數碼輸入為全０時，DAC的非零輸出值）、非線性誤差和噪聲等引起的。絕對精度（即最大誤差）應小于1個LSB。

相對精度與絕對精度表示同一含義，用最大誤差相對于滿刻度的百分比表示。
