伯樂仿真器使用

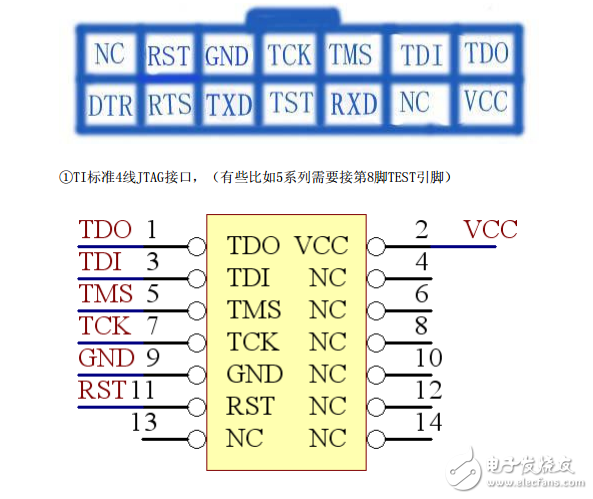

一、功能描述? USB 接口的 JTAG 仿真器；? 對 MSP430 FLASH 全系列單片機進行編程和在線仿真；? 完全兼容德州儀器原廠 MSP-FET430UIF 開發工具；? 采用德州儀器標準的 2?7 PIN（IDC -14）標準連接器；? 支持IAR430、AQ430、HI-TECH、GCC 以及TI 一些第三方編譯器集成開發環境下的實時仿真、調試、單步執行、斷點設置、存儲器內容查看修改等；? 支持程序燒寫與讀取；? 支持 JTAG、SBW（2 Wire JTAG）接口；? 支持固件升級功能。二、JTAG 連接仿真器 14PIN 的連接頭定義（注意第一腳的方向）

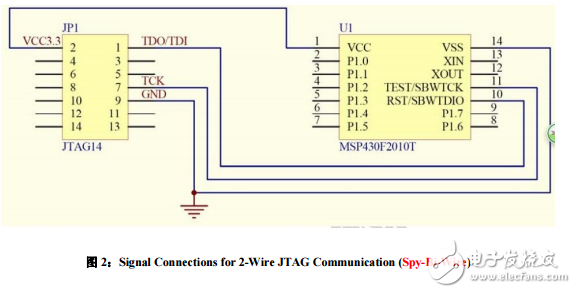

②仿真器 SBW 的接線【以 msp430f2010 舉例】：仿真器 --- msp430f2010 VCC --- VCC GND --- GND TDO --- RST TCK --- TEST SBW 接線方式只需要直連即可，目標板的 RST、TEST 線路上不能有電容、上拉電路等器件。
