溫度傳感器DS1820使用資料最全版，含讀寫時序圖。

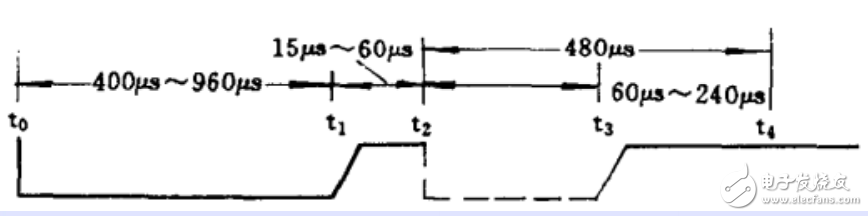

DS1820復位時序
主機總線在T0時刻發送一復位脈沖（最短為480US低電平信號），接著在T1時刻釋放總線并進入接收狀態。 DS18B20在檢測到總線的上升沿后，等侍15-60US，接著 DS18B20在T2時刻發出存在脈沖（低電平，持續60-240US）

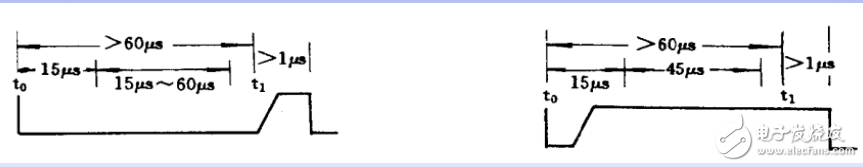

DS18B20的寫時序
當主機總線T0時刻從高拉到低時，就產生寫時間隙，從T0時刻開始15US之內就將所需要寫的位送到總線上。 DS18B20在T0后15-60US間對總線采樣。如果采樣到低電平，則寫入的位是0。惹采樣到高電平，則寫入的位是1。當連續寫2位間的間隙應該大于1US。
