PID調節經驗總結

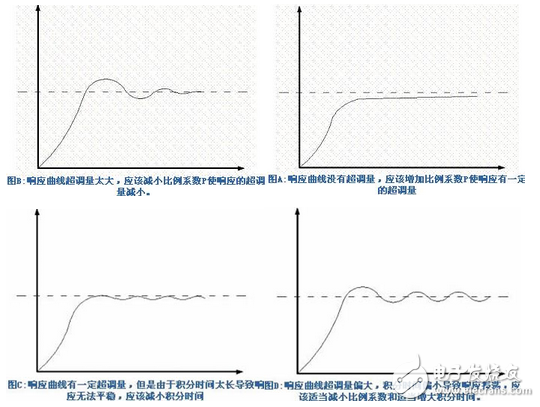

1. PID常用口訣: 參數整定找最佳,從小到大順序查,先是比例后積分,最后再把微分加,曲線振蕩很頻繁,比例度盤要放大,曲線漂浮繞大灣,比例度盤往小扳,曲線偏離回復慢,積分時間往下降,曲線波動周期長,積分時間再加長,曲線振蕩頻率快,先把微分降下來,動差大來波動慢,微分時間應加長,理想曲線兩個波,前高后低4比1, 2. 一看二調多分析,調節質量不會低
2.PID控制器參數的工程整定,各種調節系統中P.I.D參數經驗數據以下可參照: 溫度T: P=20~60%,T=180~600s,D=3-180s壓力P: P=30~70%,T=24~180s, 液位L: P=20~80%,T=60~300s, 流量L: P=40~100%,T=6~60s。 3.PID控制的原理和特點 在工程實際中,應用最為廣泛的調節器控制規律為比例、積分、微分控制,簡稱PID控制,又稱PID調節。PID控制器問世至今已有近70年歷史,它以其結構簡單、穩定性好、工作可靠、調整方便而成為工業控制的主要技術之一。當被控對象的結構和參數不能完全掌握,或得不到精確的數學模型時,控制理論的其它技術難以采用時,系統控制器的結構和參數必須依靠經驗和現場調試來確定,這時應用PID控制技術最為方便。即當我們不完全了解一個系統和被控對象﹐或不能通過有效的測量手段來獲得系統參數時,最適合用PID控制技術。PID控制,實際中也有PI和PD控制。PID控制器就是根據系統的誤差,利用比例、積分、微分計算出控制量進行控制的。
