提醒您熱水及時喝的記憶杯墊，附原理圖，源代碼，制作過程

工作原理：值得補充的是，這次的杯墊是用廢棄的光盤制作的（無意中給華碩做廣告了），中間的硬幣就是導熱材料，下面涂了硅脂，和 DS18B20粘在一起。DS18B20就是這次 設計的核心，通過感應溫度、并記錄溫度達到提醒人們喝熱飲的功能。在使用非隔熱杯子的前提下（材料不限，只要不是隔熱的），杯子內液體的溫度勢必會影響杯 子表層溫度，雖然我們不確定杯子表層溫度的具體數值，但可以肯定的是，杯子的溫度是和里面液體的溫度是正比的。

根據這個原理，當使用者覺得某個時刻的熱飲 溫度剛剛好適合自己飲用時，就把杯子放到杯墊上，稍等五六秒鐘，給 DS18B20一點時間來升溫，然后按下“記憶”鍵，此時杯子外部的溫度就被記錄到了單片機的 eeprom 里了，即便是斷電后，此數據仍會存在。當下次沖好了一杯咖啡，就可以把杯子放到杯墊上面了，溫度傳感器會將采集到的溫度 T 值與 eeprom 里的數值 A 做比較，當 A-1 《 T 《 A+1 時，杯墊側面的八個二極管就會閃爍，以此來提示主人喝咖啡！溫度的差值也可以根據設計者自行改變，比如在比較寒冷的地區，T 與 A 的差值可以通過改變程序來實現，我在南方，實際測試的時候發現 T 與 A 的值在正負1之間就足夠了。記憶鍵在向單片機記錄溫度數據的時候，也會擦除之前的數據，這樣一個按鈕就可以完成杯墊的操作。

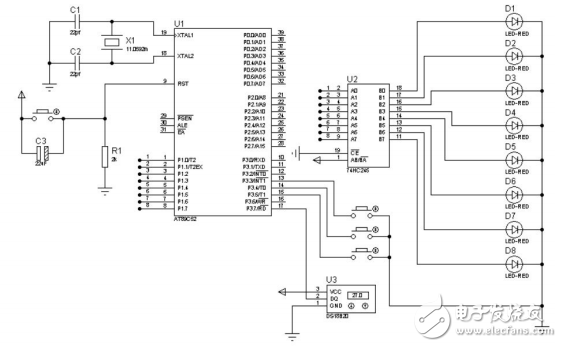

作為單片機系統來說，其實就是 DS18B20和 eeprom 的應用，國產的 stc 單片機大多數都自帶了一定大小的 eeprom，這就給設計者帶來了極大的方便。為了讓電路更加簡潔，這次選用的是 STC11F04E 的1T 單片機，具備4K 的程序存儲空間和1K 的 eeprom 空間，20管腳的封裝設計大大減小了 PCB 面積。下面就是原理圖：

程序設計：這里要做出說明的是，大多數 DS18B20程序代碼都是12T 單片機下設計的，而1T 單片機指令速度要比12T 單片機快很多，這就導致了 DS18B20程序不能直接拿來調用。筆者根據 stc 的官方資料，通過計算指令外加邏輯分析儀測試的方式，得出的結論是，11系列的1T 單片機要比12T 單片機指令快6.5倍左右，根據這個數據來修改原始 DS18B20程序的延時程序和 eeprom 程序，這樣就能保證系統的穩定性。 STC 的官方資料很明確的給出了 eeprom 的原始程序，筆者根據自己的理解，對官方程序作了一些改動，為了使程序更加簡潔，應用了 C 語言的宏定義，自己也是做了對應的庫文件，方便實用。現在的程序代碼略長，我整理后會補發，程序公開情況請關注工作室騰訊微博： Chinked-out（@136678431）。原理圖我是用 proteus 畫的，并不是實物中的 STC11F04E 單片機，但端口是通用的，只需要根據原理圖對應 STC11F04E 單片機連線即可。
