關于51單片機IO引腳的驅動能力與上拉電阻
單片機的引腳，可以用程序來控制，輸出高、低電平，這些可算是單片機的輸出電壓。
但是，程序控制不了單片機的輸出電流。 單片機的輸出電流，很大程度上是取決于引腳上的外接器件。
單片機輸出低電平時，將允許外部器件，向單片機引腳內灌入電流，這個電流，稱為“灌電流”，外部電路稱為“灌電流負載”；
單片機輸出高電平時，則允許外部器件，從單片機的引腳，拉出電流，這個電流，稱為“拉電流”，外部電路稱為“拉電流負載”。
這些電流一般是多少？最大限度是多少？ 這就是常見的單片機輸出驅動能力的問題。
早期的 51 系列單片機的帶負載能力，是很小的，僅僅用“能帶動多少個 TTL 輸入端”來說明的。
P1、P2 和 P3口，每個引腳可以都帶動 3 個 TTL 輸入端，只有 P0 口的能力強，它可以帶動 8 個！
分析一下 TTL 的輸入特性，就可以發現，51 單片機基本上就沒有什么驅動能力。
它的引腳，甚至不能帶動當時的 LED 進行正常發光。
記得是在 AT89C51 單片機流行起來之后，做而論道才發現：單片機引腳的能力大為增強，可以直接帶動 LED 發光了。

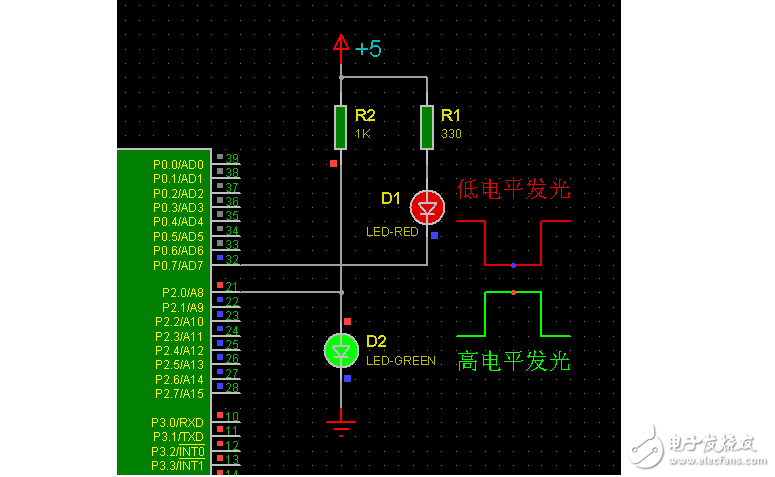

看看下圖，圖中的 D1、D2 就可以不經其它驅動器件，直接由單片機的引腳控制發光顯示。
雖然引腳已經可以直接驅動 LED 發光，但是且慢，先別太高興，還是看看 AT89C51 單片機引腳的輸出能力吧。
