信號發生器是電子實驗室的基本設備之一，目前各類學校廣泛使用的是標準產品，雖然功能齊全、性能指標較高，但是價格較貴，且許多功能用不上。本設計介紹一款基于MSP430G2452單片機的信號發生器。該信號發生器雖然功能及性能指標趕不上標準信號發生器，但能滿足一般的實驗要求，且結構簡單，成本較低。本次需要完成的任務是以MSP430 LaunchPad的單片機為控制核心、LED作為指示、DAC模塊作為轉換與按鍵電路作為輸入構成的一種電子產品。MSP430 LaunchPad單片機為控制核心，能實時的進行控制；按鍵輸入調整輸出狀態，LED燈顯示輸出波形狀態，DAC0832將單片機輸出的數字信號轉化為模擬量，經運放放大后輸出。在本次程序設計中充分利用了單片機內部資源，涉及到了LED驅動、中斷系統、函數調用等。
1 概述
1.1作品基本情況介紹
本作品基于TI的LaunchPad，選用TI的MSP430G2452這款單片機設計了一款信號發生器。作品采用查表原理來實現信號的產生，外圍使用一些基本的DAC和放大電路，實現了可產生正弦波、三角波、鋸齒波的信號發生器。信號發生器的主要技術參數如下：
1.頻率范圍：1HZ--1KHZ
2.頻率步進間隔：1HZ
3.輸出幅值：8V
4.其他：幅度連續可調、頻率按鍵可調、輸出使能控制、LED指示
1.2 系統硬件和軟件框圖

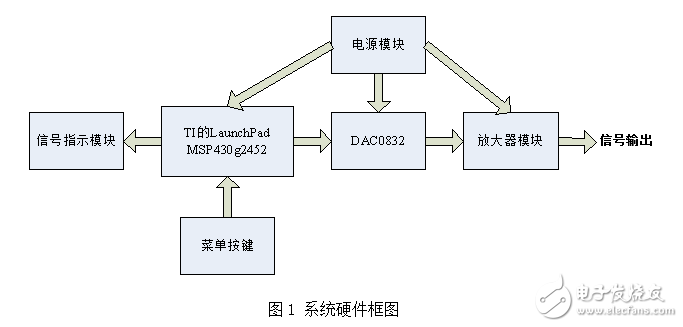

1）系統硬件框圖：

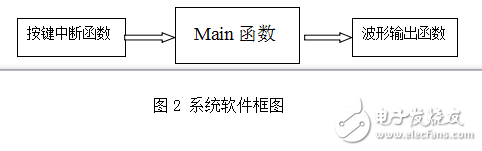

2）系統軟件框圖：
