      PCF8562芯片簡介

      2017-04-18 | pdf | 599KB | 次下載 | 2積分

      資料介紹

      PCF8562芯片簡介

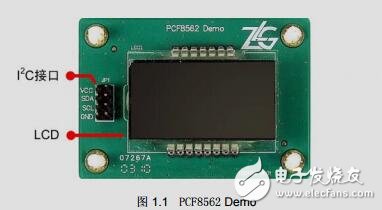

      　　PCF8562 Demo 是由周立功公司開發的評估板，可以測試 PCF8562 芯片功能。實物如圖 1.1 所示。

      PCF8562芯片簡介

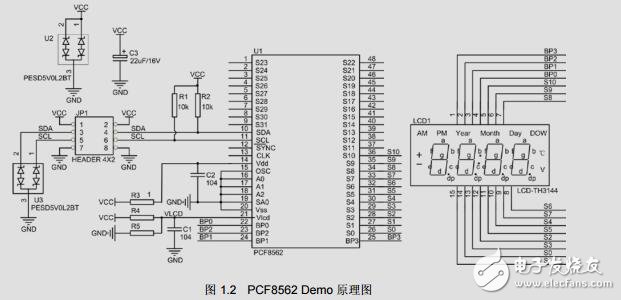

      　　原理圖說明：? R1、R2 為 I 2 C 總線上的上拉電阻 10kΩ，若總線上有接上拉電阻，R1、R2 可不接；? R4、R5 為 VLCD 分壓電阻，客戶可以根據自己選用的 LCD 參數進行調節；? 采用 1/3 偏壓，1:4 多極驅動模式，PCF8562 芯片 4 背極輸出接 LCD 的 4 共用背極；? PCF8562 的 11 個段極與 LCD 的段極端連接。? U2、U3 為 ESD 靜電保護器件，有效防止數據線、電源線上 ESD 信號對芯片的損壞。
