TEA1062芯片資料
TEA1062中文資料
作者：baijc
1. TEA1062介紹；
TEA1062是飛利蒲公司生產的專用電話集成電路，為雙極型，片內包含通話所需的全部電路及撥號接口電路，最低工作電壓為1.6V。具有電話機所需的通話和線路接口，可實現撥號和通話轉換，是用量廣泛的理想通話集成電路。

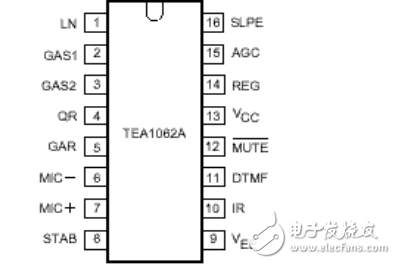

2. TEA1062管腳；
1腳： 正線路腳，進入該腳的最大電流不得大于140mA，最高電壓不能超過12V；
2腳： 送話放大器增益調節腳；
3腳： 送話放大器增益調節腳；
4腳： 受話放大器輸出腳；
5腳： 受話放大器增益調節腳；
6腳： 送話放大器反相輸入腳；
7腳： 送話放大器同相輸入腳；
8腳： 穩流器腳；
9腳： 負線路腳；
10腳：受話放大器輸入腳；
11腳：雙音多頻信號輸入腳；
12腳：靜噪輸入端；
13腳：正電源去耦腳；
14腳：穩壓器去耦腳；
15腳：自動音量調節控制輸入腳；
16腳：直流電阻調節腳。
