      數電課程設計報告_洗衣機控制電路

      2013-12-24 | doc | 1054KB | 次下載 | 免費

      資料介紹

      　　一． 設計總體思路，基本原理和框圖

      　　1.設計總體思路

      　　課程設計要求實現電機的正傳、反轉、暫停，用兩個 LED燈的三種狀態來表示，當顯示時間前20秒正傳、暫停10秒、反轉20秒、再暫停10秒，如此一來，周期恰好是60秒，正好一個60秒減計數器可以構成一個循環結構。循環的總時間可以用一個外圍100進制減計數器解決，并用兩個數碼管顯示時間。這樣一個電路的主體電路就構造出來了，然后一步步實現其具體的功能。用一個74LS74觸發器控制整個電路的停止和清零以及連接蜂鳴器計構成報警模塊。信號發生器仿真時就直接用方波信號代替，安裝電路的時候就直接用脈沖信號。設置兩個開關以控制電路的啟動和隨時停止。現在大體上就這樣計劃，下面說說基本原理。

      　　2.基本原理

      　　首先，從秒脈沖出來的信號，經過一個控制電路后進入秒計數器進行秒計數，進行清零，這時用戶置入洗滌時間，并按開始按鈕，洗衣機開始工作。當秒計數器變為零的時候，去分鐘計數器上面借數；與此同時，從十秒位轉化出來的信號進入移位寄存器后，LED燈表示出電機運轉狀態；當用戶設定的洗滌時間結束后，電路報警并清零；同時電機指示燈熄滅。

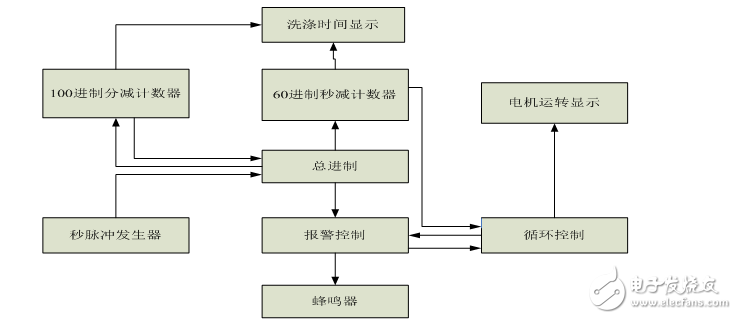

      　　3.系統設計框圖

      數電課程設計報告_洗衣機控制電路
