      運算放大電路

      2014-08-11 | pdf | 662KB | 次下載 | 1積分

      資料介紹

      　　　一、 運算放大器設計應用經典問答集粹

      　　1. 用運算放大器做正弦波振蕩有哪些經典電路問：用運算放大器做正弦波振蕩器在學校時老師就教過，應該是一個常用的電路。現在我做了幾款，實際效果都不理想。哪位做過，可否透露些經驗或成功的電路？

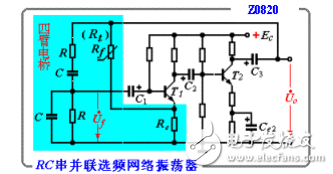

      　　答： （1） 用以下方法改進波形質量：選用高品質的電容；對運放的電源進行去耦設計；對震蕩器的輸出信號進行濾波處理。 （2） 我曾經在鈴流源電路中用到一種帶有 AGC 電路的文氏電橋振蕩器，用來產生 25Hz 的正弦波，如圖所示。圖中使用二極管限幅代替非線性反饋元件，二極管通過對輸出電壓形成一個軟限幅來降低失真。文氏電橋或低失真的特性要求有個輔助電路來調節增益，輔助電路包括從在反饋環路內插入的一個非線性元件，到由外部元件構成的自動增益控制（AGC）回路。通過 D1 對正弦波的負半周取樣，且所取樣存于 C1 中，選擇 R1 和 R2，必須使 Q1 的偏置定在中心處，使得輸出電壓為期望值時，（RG+RQ1）=RF/2。當輸出電壓升高時， Q1 增大電阻，從而使增益降低。在上圖所示的振蕩器中，給運算放大器的正輸入端施加 0.833V 電源，使輸出的靜態電壓處在中心位置處（Vcc/2=2.5V），這里 Q1 多數用的是小信號的 MOSFET 2N7000（N 溝道，60V， 7.5 歐），D1 則選用 1N4148。以上供你參考。

      運算放大電路
