PCB板單面板印刷電路板基本物理概念

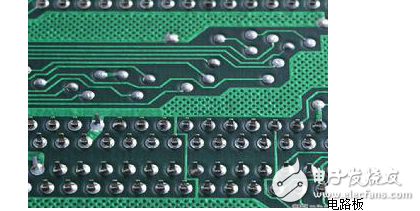

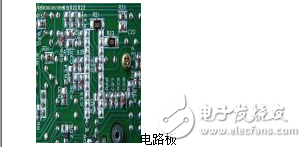

電路板
開放分類：PCB板單面板印刷電路板基本物理概念廢金屬
電路板主要由焊盤、過孔、安裝孔、導線、元器件、接插件、填充、電氣邊界等組成。常見的板層結構包括單層板（Single Layer PCB）、雙層板（Double Layer PCB）和多層板（Multi Layer PCB）三種。電路板的名稱有：線路板，PCB板，鋁基板，高頻板，PCB，超薄線路板，超薄電路板，印刷（銅刻蝕技術）電路板等。電路板使電路迷你化、直觀化，對于固定電路的批量生產和優化用電器布局起重要作用。?
編輯摘要
目錄
［隱藏 ］
1 組成部分
2 主要分類
3 工作層面
4 設計過程
5 電路板板制版技術
6 測試方法
1. 6.1 針床測試法
2. 6.2 雙探針飛針測試法
7 維修知識
8 維修技巧
9 電路板發展史
電路板 - 組成部分
電路板主要由焊盤、過孔、安裝孔、導線、元器件、接插件、填充、電氣邊界等組成，各組成部分的主要功能如下：
焊盤：用于焊接元器件引腳的金屬孔。
過孔：用于連接各層之間元器件引腳的金屬孔。
安裝孔：用于固定電路板。
導線：用于連接元器件引腳的電氣網絡銅膜。
接插件：用于電路板之間連接的元器件。
填充：用于地線網絡的敷銅，可以有效的減小阻抗。
電氣邊界：用于確定電路板的尺寸，所有電路板上的元器件都不能超過該邊界。
