0V～100V/1A連續可調的穩壓電源，它是用來給一個近似于恒流的負載供電的。

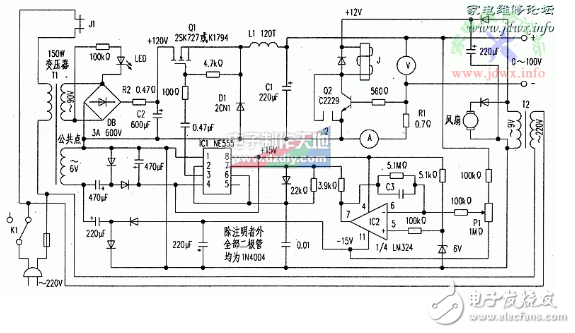

　　設計制作了開關電源圖。從電路圖中可知：它是一臺脈沖調頻式的開關電源，開關管由高壓大功率場效應管Q1承擔，它與L1、D1和C1構成主回路，即“串聯開關變換器”。IC1（NE555）組成一個壓控振蕩器，它產生的脈沖經0.47μF的電容耦合，驅動開關管Q1。IC2是用1/4只LM324運放做的電壓比較器，電位器P1把輸出電壓取出一部分來與6V參考電壓進行對比，當輸出電壓高于參考電壓時，運放則輸出高電壓，使NE555振蕩頻率降低，Q1的通斷頻率變慢，導致C1兩端所充電壓（即輸出電壓）下降。反之，若輸出電壓高于參考電壓時，Q1的通斷頻率加快，使輸出電壓回升，從而達到穩壓的目的。電位器P1同時又是輸出電壓調節器，可使輸出從0V連續調到100v。由于Q1工作于開關狀態。所以它的功耗很小。

　　電路圖中還有一個很重要的部分．就是短路保護。因?yàn)樽鰧?shí)驗時所接的負載不可能完全恒定，電流有時很可能會超過1A，易導致Q1損壞。若輸出電流超過1A，則R1（還加上電流表內阻）兩端壓降會超過0.7V，那么Q2即突然導通。其集電極電流流過繼電器J．它的吸合致使常閉觸點J1斷開．立即把T1的交流進電切斷．同時又使常開觸點J2閉合，把繼電器J鎖住．待故障排除后又再由人工啟動。要保持鎖住繼電器J，短路保護部分就不能斷電，所以T2隨時都在工作著，不受K1的管束。T2的9V交流輸出整流后除供Q2外，還供一個6V的小風扇來冷卻Q1。
