電子線路仿真技術。

1、 EWB 5.0C 的概述與特點

隨著電子技術和計算機技術的發展，電子產品已與計算機緊密相連，電子產品的智能化日益完善，電路的集成度越來越高，而產品的更新周期卻越來越短。電子設計自動化（EDA）技術，使得電子線路的設計人員能在計算機上完成電路的功能設計、邏輯設計、性能分析、時序測試直至印刷電路板的自動設計。

EWB是Electronics Workbench的縮寫，稱為電子工作平臺，是一種在電子技術界廣為應用的優秀計算機仿真設計軟件，被譽為“計算機里的電子實驗室”。 其特點是圖形界面操作，易學、易用，快捷、方便，真實、準確，使用EWB可實現大部分硬件電路實驗的功能

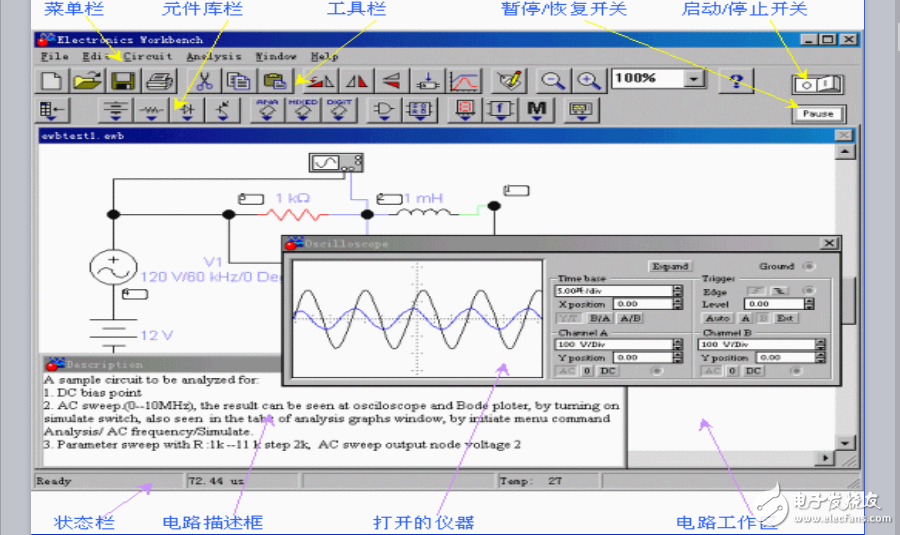

電子工作平臺的設計試驗工作區好像一塊“面包板”，在上面可建立各種電路進行仿真實驗。

電子工作平臺的器件庫可為用戶提供350多種常用模擬和數字器件， 設計和試驗時可任意調用。電子工作平臺的虛擬儀器庫存放著數字電流表、數字電壓表、數字萬用表、雙通道 1000MHz 數字存儲示波器、999MIHz數字函數發生器、可直接顯示電路頻率響應的波特圖儀、16路數字信號邏輯分析儀、16位數字信號發生器等，這些虛擬儀器隨時可以拖放到工作區對電路進行測試，并直接顯示有關數據或波形。

電子工作平臺還具有強大的分析功能， 可進行直流工作點分析， 暫態和穩態分析，高版本的EWB還可以進行傅立葉變換分析、噪聲及失真度分析、零極點和蒙特卡羅等多項分析。

（EWB）軟件是加拿大交換圖像技術有限公司于八十年代末、九十年代初推出的電子電路仿真的虛擬電子工作臺軟件，而在國內應用EWB軟件，卻是近幾年的事。相對其它EDA軟件而言，它是一個只有16M的小巧

EDA軟件，是眾多的電路仿真軟件最易上手的 。它的工作界面非常直觀、原理圖與各種工具都在同一個窗口內，即使是未使用過它的工程技術人員，稍加學習就可以熟練地應用該軟件。

因此， EWB軟件非常適合電子類課程的教學和實驗。這里，我們向大家介紹EWB軟件的初步知識，基本操作方法，內容僅限于對含有線性RLC元件及通用運算放大器電路的直流、交流穩態和暫態分析。
