      如何看懂電路圖之 555電路

      2017-04-27 | pdf | 382KB | 次下載 | 1積分

      資料介紹

      　　555 集成電路內部有幾十個元器件，有分壓器、比較器、觸發器、輸出管和放電管等，電路比較復雜，是模擬電路和數字電路的混合體。它的性能和參數要在非線性模擬 集成電路手冊中才能查到。

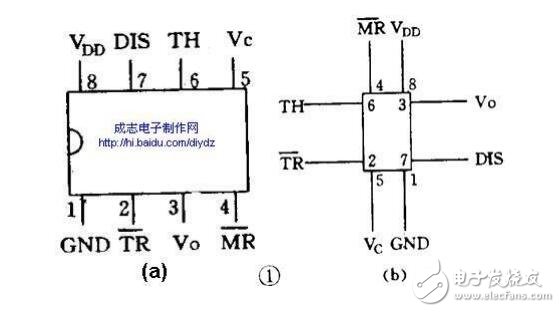

      　　555 集成電路是 8 腳封裝，圖 1 （ a ）是雙列直插型封裝，按輸入輸出的排列可畫成圖 1 （ b ）。

      　　其中 6 腳稱閥值端（ TH ），是上比較器的輸入。2 腳稱觸發端（ ），是下比較器的輸入。

      　　3 腳是輸出端（ V O ），它有 0 和 1 兩種狀態，它的狀態是由輸入端所加的電平?jīng)Q定的。

      　　7 腳的放電端（ DIS ），它是內部放電管的輸出，它也有懸空和接地兩種狀態，也是由輸入端的狀態決定的。

      　　4 腳是復位端（ ），加上低電砰（＜ 0.3 伏）時可使輸出成低電平。

      　　5 腳稱控制電壓端（ V C ），可以用它改變上下觸發電平值。 8 腳是電源， 1 腳為地端

      如何看懂電路圖之 555電路
