Altium Designer 6.0 輸出gerber 文件的詳細說明

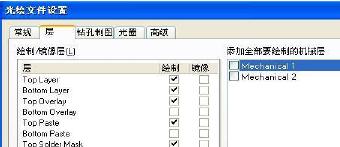

1：畫好PCB 后，在PCB 的文件環境中，左鍵點擊 文件－輸出制造文件－Gerber Files，進入Gerber setup 界面.在“常規”選項 里面，“單位”選擇“英寸”，格式選擇2:5 ，這個尺寸精度比較高當然，也要先和制板加工廠協商確定精度。在“層”里面，選中“包含未連接中間層焊盤”，在“繪制層” 下拉菜單里面選擇“選擇使用過的”，注意 要檢查一下，不要丟掉層，如果要顯示Keep Out Layer,確認其不為LOCK 狀態。在“鏡像層” 下拉菜單里面選擇 “全部關閉”，右邊的機械層都不要選。
在“光圈”里面，選中“嵌入的光圈(RS274X) ”(在方格里打勾)
在“高級”里面，在“前導/殿后零字符” 區域，選中“抑制前導零字符”(這個選項可以和加工廠商量的) 左鍵點擊“確認”按鍵，進行第一次輸出。（生成的*.cam 可不用保存）
