簡易使用的驅動芯片.

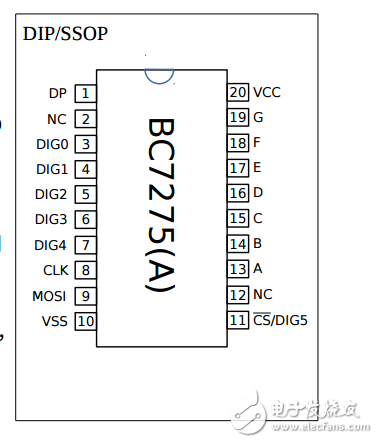

BC7275（A）具有 5 位/6 位數碼管顯示管理功能。BC7275 可支持 5 位數碼管顯示， BC7275A 是 BC7275 的擴展，可直接替換 BC7275，并可將 CS 片選引腳用作第 6 位數碼管顯示。因為支持段尋址，可以獨立地控制每一個顯示段，故也可用于最多 40/48 個獨立的 LED 驅動。BC7275（A）支持閃爍顯示功能，且閃爍速度可調，可以獨立控制每一段的閃爍，在使用獨立的 LED 指示燈時，非常有用。 BC7275（A）內部提供譯碼功能，用戶可以直接向譯碼寄存器寫入數值，而得到相應數字顯示。譯碼顯示時，該位的小數點顯示不受影響，用戶只需更新顯示數據，而無需考慮小數點的問題，尤其對于將小數點用作單獨指示燈的用戶，使用非常簡便。同時，也支持直接寫入顯示寄存器，可以完成一些特殊字符的顯示。 BC7275（A）采用串行接口，可以直接與標準 SPI 接口連接，通訊速率可達 64Kbps，用戶可以充分利用微處理器上硬件 SPI 接口資源，當使用中斷方式時，可使顯示部分的通訊幾乎不占用主程序時間。BC7275 的 SPI 接口可以接為 2 線或 3 線方式，BC7275A 驅動 6 位數碼管時，只支持 2 線方式。3 線方式時，可以通過 CS 片選信號，在一個 SPI 總線上使用多個器件，而在 MCU I/O 口資源緊張時，片選 CS 線可以直接接地。當工作于 2 線方式時，其內部獨特的 SPI 口計時復位邏輯可以使得即便沒有片選信號的接口清零功能，也可以保障通訊不會出錯。
