雙節能路燈能夠利用太陽能和雨水進行發電，解決了因雨天而不能靠太陽能發電的弊端，太陽光跟蹤系統隨時捕捉最有利的角度，提高了太陽能利用率，節約資源，保護了環境，具有節能減排的實質性技術特點。
1.雙節能路燈研制背景
現有的路燈大多靠太陽能電池板發電，不僅利用太陽能的效率低，而且每當下雨時路燈就不能自行發電。為解決這兩個問題，雙節能路燈特在太陽能電池板的基礎上增加了一個反光裝置，即在自動跟蹤太陽光的情況下，能夠反射電池板周圍的太陽光，更高效率的利用了太陽能。此外，在下雨時該路燈還能最大限度的收集雨水，進而在雨天還可以利用雨水發電。
2.雙節能路燈的設計與展示

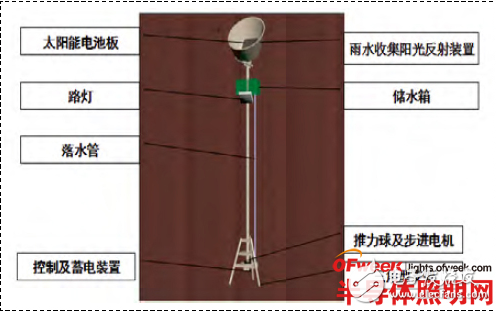

（1）整體展示：一個塑料制的圓臺反光裝置，將圓形的電池板鑲嵌在圓臺反光裝置內，電池板與圓臺反光裝置的底面平行，電池板的正面對著圓臺反光裝置的廣口，在圓臺反光裝置的廣口到電池板之間的圓臺反光裝置內壁貼上反光錫紙，根據光的反射原理使照射在圓臺反光裝置內壁的陽光能夠充足反射到電池板上。同時該裝置還能夠收集雨水，即在電池板的下端安置一個水箱，水箱的底部連接有流水管道，在管道的底部放置水輪和發電機，利用雨水的重力作用和自由落體運動使其帶動發電機運行，以達到利用雨水發電的功能，如圖1所示。
圖1
（2）電器控制：光敏控制模塊步進電機，實現太陽光跟蹤；利用雨水收集模塊控制步進電機，保證下雨時電池板能保持水平，最大限度的收集雨水；光敏控制模塊控制路燈在陰天和天黑時自動啟動。
