適合初學者的液晶顯示基本原理和使用方法

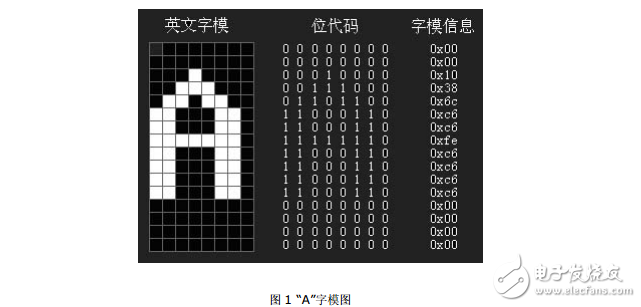

12864 點陣型液晶顯示屏的基本原理與使用方法（很詳細） 點陣 LCD 的顯示原理在數字電路中，所有的數據都是以 0 和 1 保存的，對 LCD 控制器進行不同的數據操作，可以得到不同的結果。對于顯示英文操作，由于英文字母種類很少，只需要 8 位（一字節）即可。而對于中文，常用卻有 6000 以上，于是我們的 DOS 前輩想了一個辦法，就是將 ASCII 表的高 128 個很少用到的數值以兩個為一組來表示漢字，即漢字的內碼。而剩下的低 128 位則留給英文字符使用，即英文的內碼。那么，得到了漢字的內碼后，還僅是一組數字，那又如何在屏幕上去顯示呢？這就涉及到文字的字模，字模雖然也是一組數字，但它的意義卻與數字的意義有了根本的變化，它是用數字的各位信息來記載英文或漢字的形狀，如英文的‘A’在字模的記載方式如圖 1 所示：

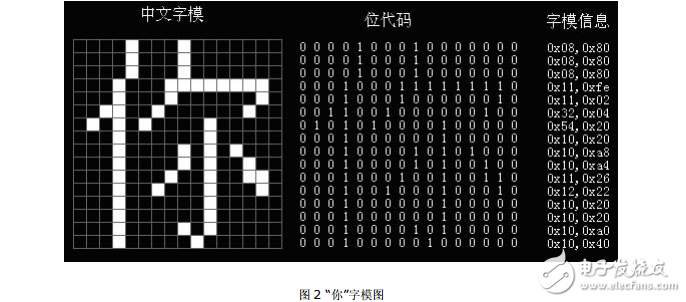

而中文的“你”在字模中的記載卻如圖 2 所示：
