LMH6505介紹

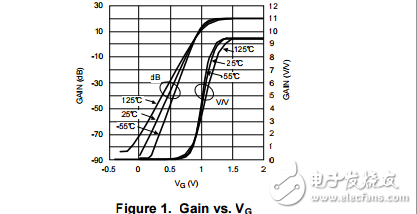

FEATURES Near ideal input characteristics (i.e. low input bias current, low offset, low pin 3 resistance) enable the 2? VS = ±5V, TA = 25°C, RF = 1 k?, RG = 100?, RL = device to be easily configured as an inverting 100?, AV = AVMAX = 9.4 V/V, Typical Values amplifier as well. Unless Specified. To provide ease of use when working with a single ? ?3 dB BW 150 MHz supply, the VG range is set to be from 0V to +2V ? Gain Control BW 100 MHz relative to the ground pin potential (pin 4)。 VG input ? Adjustment Range (《10 MHz) 80 dB impedance is high in order to ease drive requirement. In single supply operation, the ground pin is tied to a ? Gain Matching (Limit) ±0.50 dB “virtual” half supply. ? Supply Voltage Range 7V to 12V The LMH6505’s gain control is linear in dB for a large ? Slew Rate (Inverting) 1500 V/μs portion of the total gain control range from 0 dB down ? Supply Current (No Load) 11 mA to ?85 dB at 25°C, as shown below. This makes the ? Linear Output Current ±60 mA device suitable for AGC applications. For linear gain control applications, see the LMH6503 datasheet. ? Output Voltage Swing ±2.4V The LMH6505 is available in either the 8-Pin SOIC or ? Input Noise Voltage 4.4 nV/√Hz the 8-Pin VSSOP package. The combination of ? Input Noise Current 2.6 pA/√Hz minimal external components and small outline ? THD (20 MHz, RL = 100?, VO = 2 VPP) ?45 dBc packages allows the LMH6505 to be used in spaceconstrained applications. APPLICATIONS ? Variable Attenuator ? AGC ? Voltage Controlled Filter ? Video Imaging Processing
