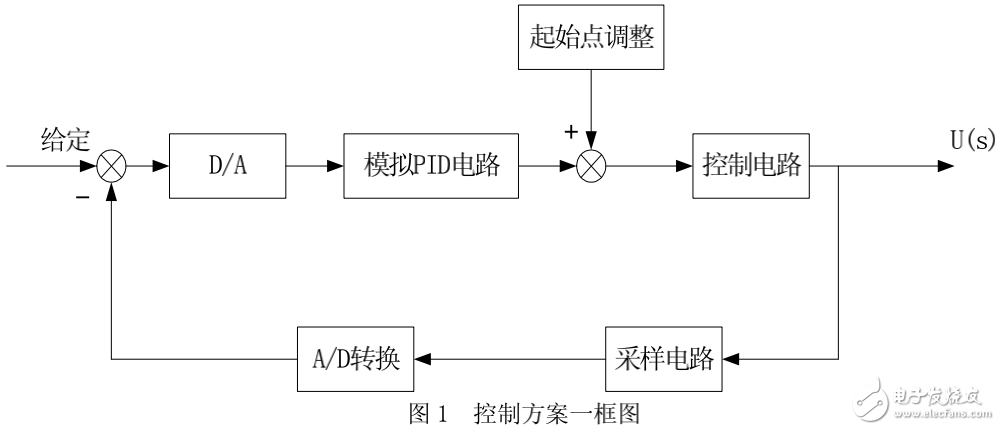

本系統以摩托羅拉 16 位 DSP 芯片 56F807 為核心處理器，主要負責 A/D 采集、D/A輸出和 PID 算法的計算。在恒流電源控制電路中，采用大功率達林頓管提供恒流電源所需要的大電流，負載可變，輸出電壓在 10V 以內變化。D/A 輸出電壓控制輸出電流在 20mA到 2000mA 之間調節，并保持穩定。本系統采用單閉環負反饋 PID（比例、積分、微分）算法控制，縮短上升時間，減小超調量，減小了輸出電流的偏差。采用I2 C總線接口鍵盤，具有設定值調整，微調（步進量 1），粗調（步進量 10）三種調整功能，中文 LCD，可同時顯示設定值，實際值和測量誤差的絕對值。本系統具有超壓保護和報警功能。我們自行設計了15V、+12V 和 5V 電源為系統供電。
