隨著計算機技術的飛速發展，嵌入式圖像系統廣泛應用于辦公設備、制造和流程設計、醫療、監控、衛生設備、交通運輸、通信、金融銀行系統和各種信息家電中。所謂嵌入式圖像系統，指以圖像應用為中心，以計算機技術為基礎，軟件、硬件可裁減，對功能、可靠性、成本、體積、功耗等嚴格要求的專用計算機系統。嵌入式圖像系統對圖像顯示技術提出了各種嚴格要求，必須選擇合適的顯示器，設計出合理的顯示控制方法。
　　系統硬件設計
　　本系統要構建一個嵌入式、高速、低功耗、低成本的圖像顯示硬件平臺，要求能真彩顯示靜態或動態彩色圖像。為達到真彩和無拖影的顯示動態圖像，同時兼顧低功耗的要求，采用SHARP（夏普）公司的LQ057Q3DC02彩色TFT-LCD作為顯示器；為了能達到實時圖像處理和顯示，采用德州儀器（TI）公司高性能DSP TMS320C6711作為主處理器；DSP與TFT-LCD之間的數據接口以及TFT-LCD的驅動控制由CPLD ispMACH4064V和高速大容量FIFO AL422B完成。系統硬件框圖如圖1所示。
　　

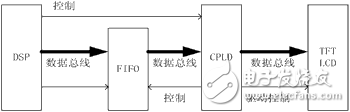

　　圖1 系統硬件框圖
　　1 TFT-LCD驅動控制硬件設計
　　由圖1和圖2可知，CPLD驅動控制TFT-LCD顯示圖像，要產生三個時鐘信號：數據移位時鐘（CLK）、行同步時鐘（Hsync）和幀同步時鐘（Vsync），并通過18位并行數據總線（R0～R5，G0～G5，B0～B5），與時鐘信號同步寫入待顯示的圖像數據（D0～D17）。
　　

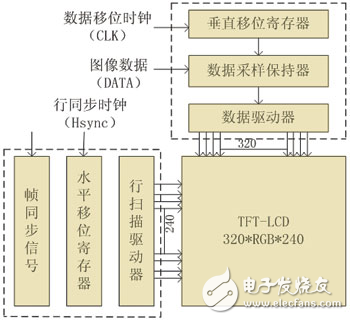

　　圖2 LQ057Q3DC02內部結構圖
　　CPLD驅動控制TFT-LCD的硬件電路如圖3所示。
