電子發燒友網>電子資料下載>DSP>基于多DSP并行處理的聲探測系統設計解析

基于多DSP并行處理的聲探測系統設計解析

2017-10-31 | rar | 0.4 MB | 次下載 | 2積分

資料介紹

聲探測技術用聲傳感器陣列接收各種軍事目標運動所產生的特征聲信號,運用陣列信號處理、信號識別、信息融合等技術,確定目標的位置、航跡、類型。聲探測技術具有被動探測、不受電磁干擾、能夠全天候工作、成本較低等突出優點,特別是在夜間、霧天及能見度不良、通視度較差的情況或者復雜電磁環境下,是戰場信息感知不可缺少的重要手段之一。
  并行DSP處理的目的是采用多個處理單元(DSP)同時對任務處理以減少任務的執行時間。多DSP并行處理系統設計的核心是實現多DSP之間的統籌協調、任務分配、數據交換、信號處理及通信控制。
  因此,應用高性能DSP作為數據實時處理單元,借助多DSP并行處理技術實現實時性強、精度高、動態范圍大和高數據吞吐量的大規模并行處理系統,既打破了單處理器性能提升空間的限制,又大大增強了系統的兼容性和在線升級能力,為聲探測系統的研制提供了強大的技術支持。
  TMS320C67x是TI公司C6000上具有最高性能的浮點DSP, 具有第二代的超長指令字(VLIW)結構。本文基于國內外日益發展的聲探測技術研究成果和先進成熟的電子技術,提出一種以多片TMS320C6711D DSP為信號處理單元,用FPGA實現各DSP的EMIF接口總線互聯,從而構成松耦合級、可再編程的多DSP并行處理模式,實現了一種具有高實時性、良好的擴展性和容量可變等特點的多DSP聲探測系統。
  1 系統設計
  系統由前端聲傳感器基陣和聲探測系統兩大部分構成。
  聲傳感器基陣是由若干個傳聲器組成的陣列,利用傳聲器陣列接收目標輻射噪聲(如直升機飛行時旋翼擾動空氣引起的噪聲和發動機自身輻射的噪聲信號)。

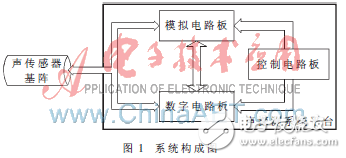

  聲探測系統由模擬電路、數字電路控制電路組成。模擬電路完成對傳聲器陣列送來的微弱信號的放大、調理、均衡,并將預處理后的信號送至后端電路處理。數字電路實現對目標聲信號的采集、定向算法、識別算法、增益控制、電路邏輯控制以及外部接口功能。控制電路由電源管理和人機界面組成。圖1為系統構成圖。
  基于多DSP并行處理的聲探測系統設計解析
  2 硬件設計
  2.1 模擬電路
  根據聲目標信號的特征及探測對信號拾取和處理的要求,傳聲器及相應各通道間應具有較好的低頻響應特性,而且相位一致性必須很好。
  為保證各個模擬信號通道的電路一致性,特別是放大濾波電路部分,在設計中采用了厚膜電路技術實現。通過對放大濾波電路的深入分析,確定影響電路相位的各種因素和關鍵的阻容元件的允許誤差范圍,將其應用到厚膜電路的設計中,并篩選阻容器件,以控制系統的穩定性。
