在通信、雷達等數字信號處理系統的設計中，信號模擬器發揮著至關重要的作用。模擬器用來模擬實際工作過程中信號處理系統的各種輸入信號，從而方便了系統調試。可以利用現有儀器模擬這些信號，也可以設計專門的模擬器。這兩種方法各有特點：儀器模擬省去了模擬器的設計和調試過程，比較方便;但有時現有儀器并不能完全滿足系統測試的要求，另外有些儀器的價格相當昂貴（專用的信道仿真設備一般在24000到500000美元之間［1］）。因此，在信號模擬的方法上應視實際情況而定：對于ADC這樣輸入信號比較簡單的的系統，可以利用任意波形發生器這些測試儀器進行測試;而對需要多輸入或輸入信號種類比較多的系統一般需要設計專用的模擬器。一般來說，能用容易得到儀器完成的信號模擬不需要設計專用模擬器。
　　近年來，隨著電子技術的飛速發展，DSP、FPGA的性能得到很大提高的同時，其價格也在下降。因而，使DSP、FPGA得到了廣泛的應用。另外，支持即插即用的USB總線技術，可以方便地完成與計算機的連接。本文利用DSP、FPGA完成了一個基于USB總線的可編程信號模擬器， 該模擬器可以應用到雷達、通信等領域，尤其是無線個人網（WPAN）方面。
　　本文首先介紹模擬器所能完成的功能;接下來將對該模擬器的系統結構進行介紹;在第三部分，詳細介紹各部分硬件的功能;在第四部分，介紹各部分軟件結構;最后各該模擬系統的性能指標，以及模擬WPAN信號的方法。
　　1 模擬器的系統結構和功能

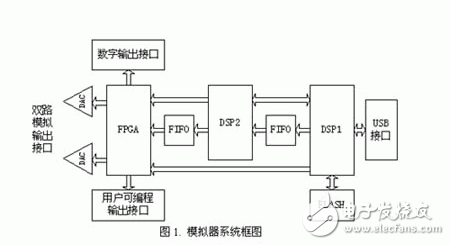

　　本模擬器的核心處理芯片采用TI的TMS320VC5402，該芯片是一款性價比較高的16bits定點DSP處理器。系統結構如圖1所示。
　　
　　該模擬器由4個外部接口：USB接口、雙路模擬輸出接口、數字量輸出接口、用戶可編程輸出接口等。其中USB接口負責模擬器與計算機之間的通信，接收PC發送來的命令，向PC發送模擬器狀態等;雙路模擬/數字量輸出接口以不同的方式將模擬結果送出系統;用戶可根據自己的需要編程產生一些自定義數字量/PWM等信號經過用戶可編程接口輸出。該模擬器可以由PC機控制，產生I/Q兩路信號進行模擬和數字量輸出。預留有用戶可編程接口，方便用戶和其它系統進行無縫連接，如：RF模塊等。
