隨著科學研究對圖像采集的要求日益提高，對號碼圖像采集系統的存儲量、速度都提出了越來越高的技術要求。為了實現號碼圖像的自動讀取， 以前采用CCD圖像傳感器加顯示器推出新型高集成視頻解碼/解交織和縮放系統方案。視頻解碼芯片SA7113實現號碼圖像的采集，經過數據緩存器FIFO后存入外擴的隨機存儲器RAM中， 圖像的截取是通過可編程邏輯器件CPLD來實現的［1］［2］。雖然該種方法實現了圖像的截取，但硬件電路復雜，增加了設計成本。本文使用的信號處理器TMS320VC5416的片上程序存儲器ROM為16K，數據存儲器RAM為128K，而一幅640*480的灰度圖像就有300K左右，顯然處理器的存儲容量不夠。因此本文針對這種情況采用具有圖像截取功能的CMOS數字圖像傳感器OV7620，取代CCD模擬傳感器加視頻解碼芯片SA7113，簡化了硬件電路，解決了信號處理器TMS320VC5416的存儲容量有限的問題。
　　2系統采集方案的確定
　　號碼圖像采集的方法有一種是采用CCD圖像傳感器加視頻解碼芯片，從CCD攝像頭出來的視頻模擬信號需經過視頻解碼器轉換為視頻數字信號，再經過先進先出存儲器FIFO緩存，最后通過可編程邏輯器件CPLD進行圖像截取才能進入信號處理器（DSP）處理。由于DSP的控制能力比較差，本身的通用I/O口少，而對視頻解碼器的控制是通過內置的I2C總線來實現的。為了實現對視頻解碼器的控制，I2C總線是用單片機的P1口模擬完成對視頻解碼器的初始化，雖然這種方案實現了號碼采集，但硬件結構復雜。
　　TMS320VC5416最大允許訪問的數據存儲空間為128K，而一幅640*480的灰度圖像就需要大約300K的存儲空間，因此系統針對信號處理器的TMS320VC5416存儲容量有限的特點，選擇了內部集成模數轉換器A/D且具有圖像開窗功能的CMOS圖像傳感器OV7620。這種傳感器具有內部默認工作模式和I2C總線模式，為實現圖像截取功能，將TMS320VC5416的主機接口HPI改為通用I/O口，分別用HD2和HD3模擬I2C總線的數據線SDA和時鐘線SCL進行I2C總線的設置。通過設置OV7620內部各個寄存器實現開窗等
　　一系列功能，將感興趣的圖像截取出來，數據輸出只采集OV7620低8位（Y7-Y0）亮度數據，減少了TMS320VC5416的數據存儲量和處理量，節省了TMS320VC5416的存儲空間。
　　3 采集系統硬件設計
　　3.1號碼圖像采集系統的基本結構

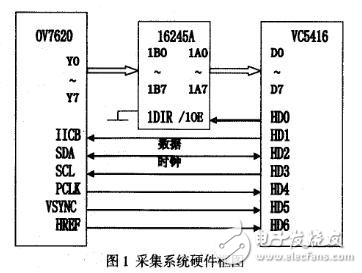

　　如圖1所示，該號碼圖像采集系統是由CMOS圖像傳感器OV7620，信號處理器TMS320VC5416及數據隔離器74LVCH16245A三部分組成。
　　
　　這里主要介紹圖像傳感器的確定和圖像采集系統的實現過程，系統采用CMOS數字圖像傳感器OV7620采集水表號碼，存入TMS320VC5416內部的RAM中，在OV7620與TMS320VC5416之間采用菲利普公司的74LVCH16245A作為數據隔離芯片。用TMS320VC5416的HD2和HD3分別模擬數據線SDA和時鐘SCL， 即在硬件電路上保證圖像傳感器工作在I2C總線格式，在軟件上系統將TMS320VC5416的HP0改為通用I/O口作為水表號碼采集的使能。當/1OE為低電平時，74LVCH16245A將數據通道打開，TMS320VC5416開始接收數據從而系統完成水表號碼的采集工作。
