1 引言
　　DC／AC逆變電源應用廣泛，傳統的低頻逆變技術采用工頻變壓器，其缺點明顯。所謂高頻鏈逆變技術就是采用高頻變壓器替代低頻變壓器傳輸能量，并實現變流裝置初、次級電源之間的電氣隔離，減小了變壓器的體積和重量，克服了低頻逆變技術的缺點，顯著提高了逆變器的特性。
　　雙向電壓型高頻鏈逆變器存在一個固有的缺陷，即采用傳統PWM技術的周波變換器換流時漏感能量會引起電壓過沖。在不增加拓?fù)鋸?fù)雜性的情況下，采用合理的調制方法可解決這一問題。雙極性雙調制波方法是一種有效的方案，在不加箝位或吸收電路時，該方法可以實現高頻逆變橋開關管的ZVS開通和周波變換器開關管的ZCS關斷；濾波電感電流極性選擇信號的引入，避免了換流重疊期間周波變換器中的環流現象。此外，該控制方法易于用數字控制實現。這里在全橋全波式高頻鏈逆變器拓?fù)涞幕A(chǔ)上，實現了基于DSP TMS320F2812的雙極性雙調制波控制策略。
　　2 主電路與工作原理

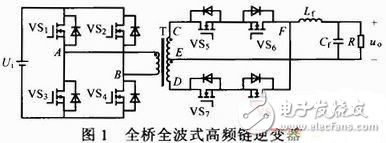

　　全橋全波式高頻鏈逆變器的基本結構如圖1所示，主要由高頻逆變橋、高頻變壓器、周波變換器和輸出濾波器組成。其中VS1～VS4為高頻逆變橋的開關管，VS5～VS8為周波變換器的開關管，T為高頻變壓器，Lf，Cf組成濾波器，Ui為輸入直流電壓，uo為輸出電壓。該拓?fù)渚哂凶儞Q效率高、可靠性高、雙向功率流和兩級功率變換等特點。
　　

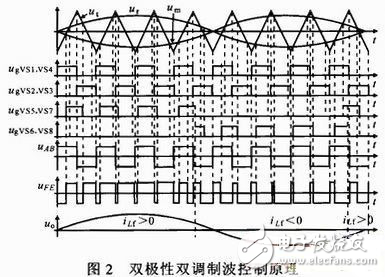

　　雙極性雙調制波控制的原理圖如圖2所示。它將三角波作為載波，調節器的輸出與其相反值作為調制波，對電路中的開關管進行控制。高頻逆變橋可看作單相方波逆變器，若不考慮死區時間，則逆變橋開關管驅動信號的占空比恒為0．5。周波變換器采用移相控制，驅動信號由調制波及其相反值分別與三角載波交截得到，移相角隨正弦規律略有變化。為保證周波變換器開關管換流時濾波電感電流連續，VS5和VS7，VS6和VS8的驅動信號間應有共態導通時間。另外，周波變換器開關管流過的電流為濾波電感電流，為防止周波變換器開關管在換流時電路產生環流，應檢測濾波電感電流的極性來控制周波變換器中各開關管的通斷。
　　
　　由圖2可知，采用雙極性雙調制波策略時，高頻逆變橋可以視為方波逆變器。在周波變換器中，忽略濾波電感電流極性選擇，當Uo》0時，VS5，VS7為超前臂，VS8，VS6為滯后臂；當uo《0時，VS5，VS7為滯后臂，VS8，VS6為超前臂。當不考慮高頻逆變橋死區以及周波變換器換流重疊區時，所有開關管驅動信號的占空比為0．5。
　　在該控制方法中，高頻變壓器傳遞的是占空比恒為0．5的交流方波，高頻交流方波再經過周波變換器進行低頻解調，輸出雙極性SPWM波，經低通濾波后，輸出正弦波。該控制方法解決了電壓型高頻鏈逆變器換流時固有的電壓過沖問題，控制信號易于用數字控制實現。
