不少使用CAD的朋友在找CAD填充圖案，附件是小編收集的近千種cad填充圖案打包，供CAD學習和使用者參考，希望對大家能有所幫助。以下是cad填充圖案使用說明。

CAD填充圖案使用說明：
1、將填充名改成自己比較容易識別的名稱，但要注意填充文件和填充名要完全一致（不用區分大小寫）。
我收集的這些填充圖案有些是中文名稱，很容易就知道填充圖案的類型。有些是英文名，本來我想將這些英文名都改成中文名的填充。

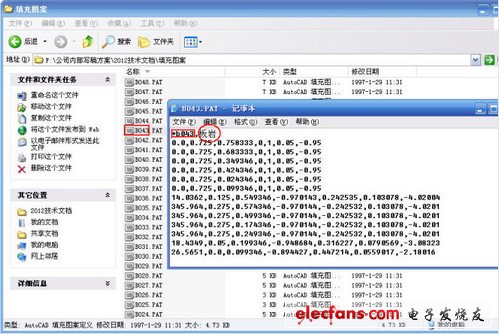

我可以提供大家方法。先用記事本打開其中一個填充文件，如下圖所示：

圖中打開的填充名為b043,文件名也必須為043，否則CAD是不認的。類似上圖所示的填充，如果希望CAD的填充列表中直接顯示中文，方便查找，你就需要先用記事本將PAT文件打開，復制“板巖”，選中b043,粘貼將其替換成“板巖”，關閉并保存文件。選中文件后單擊文件名進入重命名轉臺，選中前面的B043,CTRl+V粘貼，將"B043.pat"修改成"板巖.pat"。

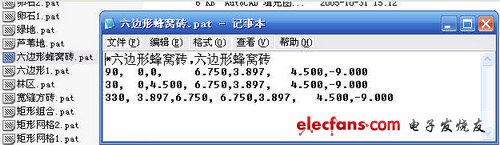

修改的最終效果類似下圖所示的“六邊形蜂窩轉”填充。


2、不建議將所有收集的填充都一次性復制到CAD的填充目錄（patterns）下。
如果將大量填充都復制到CAD的填充目錄下，在填充時效率并不高，因為要在上千種填充中找出你要使用的填充，也不是一件簡單的事情。因此我建議不要做加法，而是應該做減法，將自己可能用到的填充保留，把根本不會用到的填充刪除。
對于這個壓縮包也是如此，當需要使用其中某種填充時，你再將填充拷過去。

3、如何在這么多填充圖案中找到自己需要的填充圖案。
由于有些填充圖案用的是英文名，可以分別通過文件名和包含文字來搜索你要找的填充名來判斷在這些填充中是否有你需要的填充。如果找到的是一個英文名稱的填充文件，你可以參照第一點中的方法進行修改，方便使用。
