資料介紹
1.板子上一些焊盤容易脫落;例如:刷焊焊盤

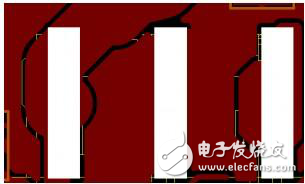

如圖所示,這種刷焊焊盤在調試或者后端維修時最左邊的地焊盤很容易脫落,后果是整個板子就報廢了,產生這種問題的原因是:此處焊盤和地的連接面積過大,那么導熱就很快,焊接過程中很快就冷卻了,拉扯過程中自然就容易脫落了。
解決辦法:1)在類似焊盤上打盲孔,使其與相鄰層連接,加大板子對其的拉力。2)類似的刷焊焊盤采用淚滴走線,道理同1)。3)做庫時,這種焊盤的開窗做成“中間較窄”,使綠油對焊盤產生一定的拉力。
電池座,或者相對較大的焊盤(需要焊接)

如上圖,第一次設計時,電池座的負極即中間的焊盤采用十字細頸線連接,實際焊接時,次焊盤很容易脫落,改善措施將其與地改成全連接。
還有很多類似的情況,讀者需舉一反三,其他就不贅述了。
2.接地焊盤的十字連接,否則連焊

如圖中高亮的兩個地焊盤處,實際去焊接時會很容易與旁邊的信號腳連焊,這與阻焊開窗擴大其焊盤有關,讀者自行分析。
3. QFN中間接地pin開鋼網時最好做下處理否則貼片時容易虛焊。

如圖所示,這種刷焊焊盤在調試或者后端維修時最左邊的地焊盤很容易脫落,后果是整個板子就報廢了,產生這種問題的原因是:此處焊盤和地的連接面積過大,那么導熱就很快,焊接過程中很快就冷卻了,拉扯過程中自然就容易脫落了。
解決辦法:1)在類似焊盤上打盲孔,使其與相鄰層連接,加大板子對其的拉力。2)類似的刷焊焊盤采用淚滴走線,道理同1)。3)做庫時,這種焊盤的開窗做成“中間較窄”,使綠油對焊盤產生一定的拉力。
電池座,或者相對較大的焊盤(需要焊接)

如上圖,第一次設計時,電池座的負極即中間的焊盤采用十字細頸線連接,實際焊接時,次焊盤很容易脫落,改善措施將其與地改成全連接。
還有很多類似的情況,讀者需舉一反三,其他就不贅述了。
2.接地焊盤的十字連接,否則連焊

如圖中高亮的兩個地焊盤處,實際去焊接時會很容易與旁邊的信號腳連焊,這與阻焊開窗擴大其焊盤有關,讀者自行分析。
3. QFN中間接地pin開鋼網時最好做下處理否則貼片時容易虛焊。
