      PCB接線端子在材料和樣式下的分類介紹

      2017-09-26 | rar | 0.1 MB | 次下載 | 免費

      資料介紹

      　　按照材料來分還是樣式來分，如果按材料分的話，應該是銅接線端子比較多；按照樣式來分的話，PCB端子分為插拔式接線端子、直焊式接線端子、彈簧式接線端子、柵欄式接線端子，應該是插拔式接線端子和彈簧式接線端子比較多。

      　　彈簧式接線端子是利用彈簧性裝置的新型接線端子，已廣泛應用于世界電工和電子工程工業：照明、電梯升降控制、儀器儀表、電源、化學和汽車動力等。彈簧式系列接線端子金屬件都是彈簧裝置設計，塑膠本體均采用PA66絕緣材料。彈簧式系列接線端子易于操作、免費維修并具備氣密接觸裝置系統，即耐用可靠又有成本效益。

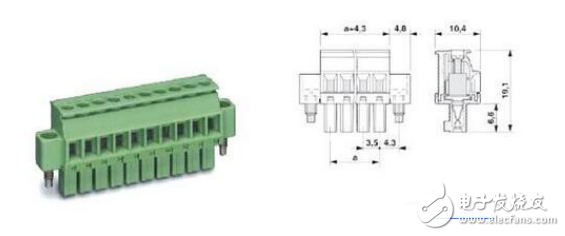

      　　插拔式系列接線端子PTB由兩部分插拔連接而成，一部分將線壓緊，然后插到另一部分，這部分在焊接到PCB板上。此接底部機械原理，此防振動設計確保了產品長期的氣密連接和成品的使用可靠性。插座兩端可加裝配耳，裝配耳在很大程度上可以保護接片并且可以防止接片排列位置不佳，同時這種插座設計可以保證插座可以正確的插進母體。插座也可以有裝配扣位和鎖定扣位。裝配扣位可以起到更加穩固地固定到PCB板上，鎖定扣位可以在安裝完成后鎖定母體和插座。各種各樣的插座設計可以搭配不同母體的插入方法，比如說：水平、垂直或傾斜向印刷電路板等，可以根據客戶的要求選擇不同的方式。既可以選擇公制線規也可以選擇標準線規。

      PCB接線端子在材料和樣式下的分類介紹
