在知識競賽、文體娛樂活動（搶答賽活動）中，能準確、公正、直觀地判斷出搶答者的座位號。傳統搶答器只是大概判斷出搶答成功或犯規選手臺號，無法顯示出每個選手的搶答時間。而今搶答器可以通過數據來說明裁決結果的準確性、公平性。使比賽大大增加了娛樂性的同時，也更加公平、公正。

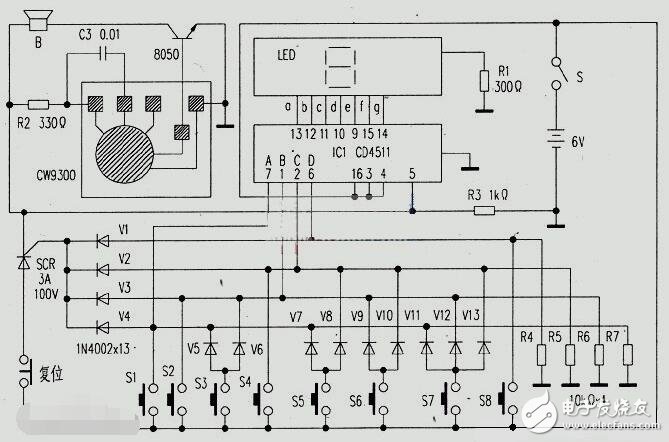

　　一般搶答器電路復雜，要通過仿真器、應用軟件、計算機等輔助設備才能驗證完成，對于初學者來說，顯得有些力不從心。以下設計的這款電路非常簡單，只要按圖一試，就能裝成一臺簡單的八路搶答器。搶答器電路圖設計電路原理如附圖，它由IC1和一個編碼開關以及控制器等組成。編碼開關是由IC1中的輸入端A、B、C、D與二極管和按鍵組成。驗證編碼開關是否正確，只要按住任意一個按鍵。使它有一個正電平輸入，數碼管就會顯示相應的數字來。A、B、C、D這四條編碼線。分別是1、2、4、8。3則是由1+2同時輸入一個正電平獲得，5則由1+4獲得，6則由2+4獲得，7則由1+2+4獲得，二極管是起反向截止作用的?？刂破魇怯?a target='_blank' class='arckwlink_none'>可控硅和IC1的控制端（IC1的⑦、①、②、⑥腳）構成。當任意按下一個按鍵時，可控硅都會被觸發導通，使IC1的控制端始終保持有一個高電平的輸入。因此所按的數字得以鎖存。這樣，后按下的按鍵就不能起作用，數碼管就只顯示先按下的鍵號。這里的可控硅另一端與音樂片的正極相連，當可控硅導通時，使音樂片得以通電發聲，從而完成整個搶答功能。該音樂片上電即能觸發，也能自動停止，因此無需設暫停鍵。當按下復位鍵時，可控硅被切斷電源而截止，IC1的控制端則由高電平轉變?yōu)榈碗娖蕉辶?，為下一次搶答做?zhǔn)備。
