發視頻資料介紹

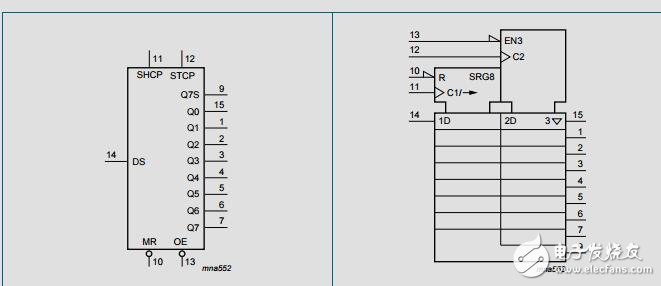

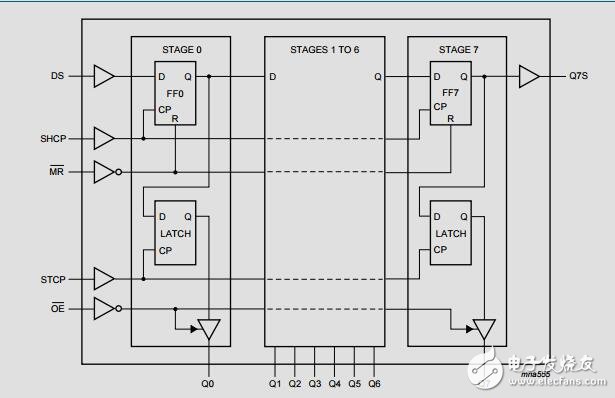

是硅結構的CMOS器件， 兼容低電壓TTL電路，遵守JEDEC NO.7A標準。74HC595具有8位移位寄存器和一個存儲器，三態輸出功能。 移位寄存器和存儲器有相互獨立的時鐘。數據在SH_cp（移位寄存器時鐘輸入）的上升沿輸入到移位寄存器中，在ST_cp（存儲器時鐘輸入）的上升沿輸入到存儲寄存器中去。
如果兩個時鐘連在一起，則移位寄存器總是比存儲寄存器早一個脈沖。移位寄存器有一個串行移位輸入（Ds），和一個串行輸出（Q7’），和一個異步的低電平復位，存儲寄存器有一個并行8位的，具備三態的總線輸出，當使能OE時（為低電平），存儲寄存器的數據輸出到總線。8位串行輸入/輸出或者并行輸出移位寄存器，具有高阻關斷狀態。三態。將串行輸入的8位數字，轉變為并行輸出的8位數字，例如控制一個8位數碼管，將不會有閃爍。
