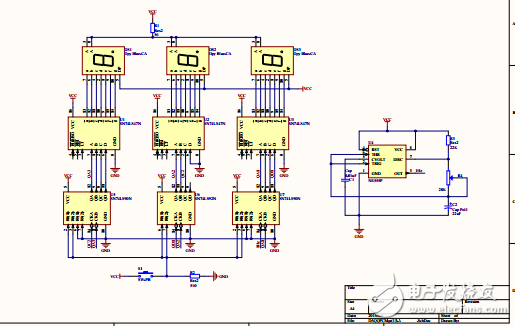

74LS47， 74LS90， NE555P， 共陽極數碼管 功能實現： 分秒時鐘
數字時鐘是用數字集成電路構成，用數碼顯示的一種現代化計數器。本系統由振蕩器、分頻器、校時電路、計數器、譯碼顯示器以及電源電路組成。秒脈沖發生電路產生秒脈沖信號，不同進制的計數器、譯碼器和顯示器組成計時系統，通過校時電路實現對時、分的校準，電源電路提供穩定的+5v的電壓。
數字時鐘實際上是一個對1HZ頻率進行計數的計數電路。由于計數的起始時間不可能與標準時間一致，故需要在電路上加一個校時電路，同時標準的1HZ時間信號必須做到準確穩定。通常使用石英晶體振蕩器電路構成數字時鐘，但是出于對材料和成本的考慮，我們決定設計較簡單的中小規模集成電路組成電子鐘，采用由555定時器和RC電路構成振蕩器的方案。
?
