      LM317T與LM337的綜合應用

      2017-03-27 | zip | 16KB | 次下載 | 免費

      資料介紹

      關于穩壓電源芯片的protues的仿真

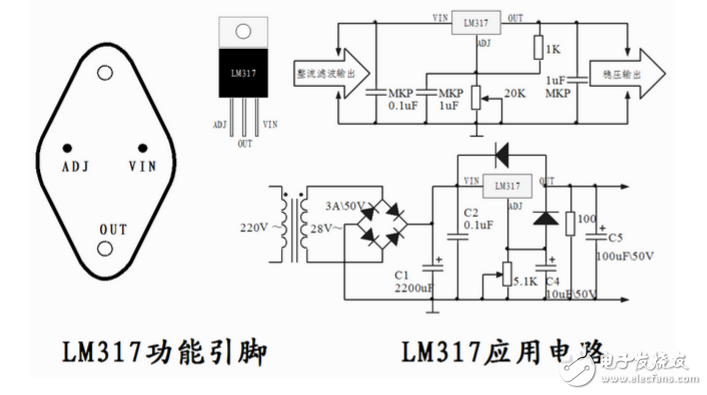

      　　LM117/LM317 是美國國家半導體公司的三端可調正穩壓器集成電路。我國和世界各大集成電路生產商均有同類產品可供選用，是使用極為廣泛的一類串連集成穩壓器。

      　　LM117/LM317 的輸出電壓范圍是1.2V至37V，負載電流最大為1.5A。它的使用非常簡單，僅需兩個外接電阻來設置輸出電壓。此外它的線性調整率和負載調整率也比標準的固定穩壓器好。LM117/LM317 內置有過載保護、安全區保護等多種保護電路。 通常 LM117/LM317 不需要外接電容，除非輸入濾波電容到 LM117/LM317 輸入端的連線超過 6 英寸（約 15 厘米）。使用輸出電容能改變瞬態響應。調整端使用濾波電容能得到比標準三端穩壓器高的多的紋波抑制比。

      　　LM117/LM317 能夠有許多特殊的用法。比如把調整端懸浮到一個較高的電壓上，可以用來調節高達數百伏的電壓，只要輸入輸出壓差不超過 LM117/LM317 的極限就行。當然還要避免輸出端短路。還可以把調整端接到一個可編程電壓上，實現可編程的電源輸出


      電路應用:?
      為前置級音響電路、精密電路、電子制作等對電源要求實現高精度供電的電路，其內阻小，電壓穩定，噪音極低，輸出紋波小（輸出端僅用100uf），能有效的保證NE5532、NE5535等音響電路的高度穩定工作，提高瞬態特性和高頻特性。
