電磁屏蔽是解決電磁兼容問題的重要手段之一。大部分電磁兼容問題都可以通過電磁屏蔽來解決。用電磁屏蔽的方法來解決電磁干擾問題的最大好處是不會影響電路的正常工作,因此不需要對電路做任何修改。

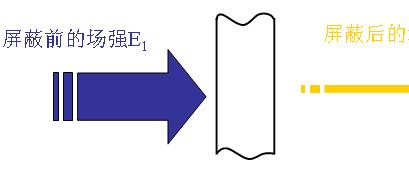

屏蔽體的有效性用屏蔽效能來度量。屏蔽效能是沒有屏蔽時空間某個位置的場強與有屏蔽時該位置的場強的比值,它表征了屏蔽體對電磁波的衰減程度。如果屏蔽效能計算中使用的磁場,則稱為磁場屏蔽效能,如果計算中用的是電場,則稱為電場屏蔽效能。
由于屏蔽體通常能將電磁波的強度衰減到原來的百分之一至百萬分之一,因此通常用分貝來表述。下表是衰減量與屏蔽效能的對應關系:
無屏蔽場強 :有屏蔽場強 屏蔽效能SE (dB)
10 : 1 20
100 : 1 40
1000 : 1 60
10000 : 1 80
100000 : 1 100
1000000 : 1 120
一般民用產品機箱的屏蔽效能在40dB以下,軍用設備機箱的屏蔽效能一般要達到60B,TEMPEST設備的屏蔽機箱的屏蔽效要達到80dB以上。屏蔽室或屏蔽艙等往往要達到100dB。100dB以上的屏蔽體是很難制造的,成本也很高。
