發視頻資料介紹
?

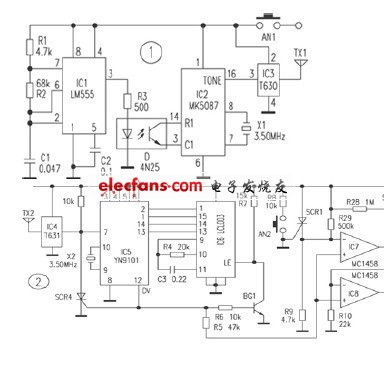

無線搶答器由搶答器和主機兩部分組成，兩者通過ＤＴＭＦ編碼脈沖實現通信。不同的搶答器除編碼不同外，其余電路完全相同。搶答器的電路如圖１所示。ＩＣ２為ＤＴＭＦ編碼專用集成電路（也可用雙音頻電話機撥號集成電路），它有Ｒ１～Ｒ４四個行線，Ｃ１～Ｃ４四個列線，外接４×４標準矩陣鍵盤，共可產生１６種不同的編碼。當任一鍵按下后，它的某一行線與某一列線相通，腳ＴＯＮＥ端便輸出對應的雙音頻脈沖。圖中利用光電耦合器作為發號按鍵，圖示連接為１＃鍵。ＩＣ３為長波串行數據無線發射模塊，它采用１５０ｋＨｚ載頻，抗干擾能力很強。ＩＣ２腳發出的雙音頻脈沖對載波調制后由天線發射出去。ＩＣ１為時基集成電路５５５，它接成無穩態觸發器。由圖可見，當按下按鈕ＡＮ１后，Ｔ６３０就不斷地向空間發射１＃鍵的編碼脈沖。
