發視頻資料介紹
為提高LED照明電路的使用性能和適用范圍，提出了一種基于恒流驅動電路LM3402的調光電路控制系統。由1個LM3402電路驅動一串高亮度白光二極管，根據設定的亮度需求，微處理器P89LPC932通過脈寬調制（PWM）進行調節。實踐證明：該系統能夠滿足多種場合照明的各項要求，工作穩定可靠，在同等照度下功耗較白熾燈降低90%以上。
驅動電路

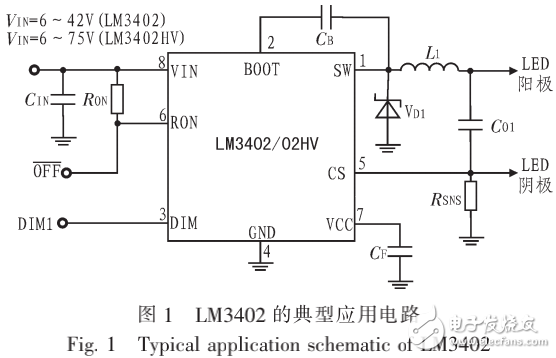

驅動電路是整個LED調光電路的核心，主要由1個微處理器P89LPC932和LM2402恒流穩壓電路組成。LM3402是一款由可控電流源衍生的降壓型穩壓器，可驅動串聯的大功率、高亮度發光二極管串，可以接受范圍在6-42 V的輸入電壓。當使用引腳兼容的LM3402HV時，輸入電壓的上限可達到75 V。按照需要對轉換器的輸出電壓進行調節，以維持通過LED陣列的恒定電流水平。只要HBLEDs的組合前饋電壓不超過Vo（MAX），則電路能保持任意數量的LED中的調節電流不變。圖1為LM3402的典型應用電路示意圖，其中足；Ns為電流設定電阻，平均電流，| - 0.2/RSNs，R．。取值與發光二極管串中的LED數量有關，5個以上LED時可取值300 KQ，經檢測，恒流標稱值為250 mA時（R。F=0.8 Q），電流波動在±10 mA以內。
