LED 時鐘顯示屏的長時間使用，會產生一定的累加誤差，故使用一段時間需進行校正，但大屏幕時鐘顯示器，通常懸掛在較高處，時間的調整與修改需工作人員爬到高處進行操作，既不方便，又不安全，如何完善電路結構，設計出安全、實用的遙控電路是很多電子愛好者一直關注的問題。本系統設計了一種采用無線遙控修改時鐘數據的 LED 時鐘顯示屏。
遙控發射器
圖1遙控發射器框圖
遙控發射器由6個按鍵、F06A 無線發射芯片、4個隔離二極管等元件組成。如圖1所示。
LED 時鐘屏控制系統
控制系統由 J06A 遙控接收模塊、單片機 AT89S52、實時時鐘芯片 DS2321、EEPROM、LED 驅動電路等構成。

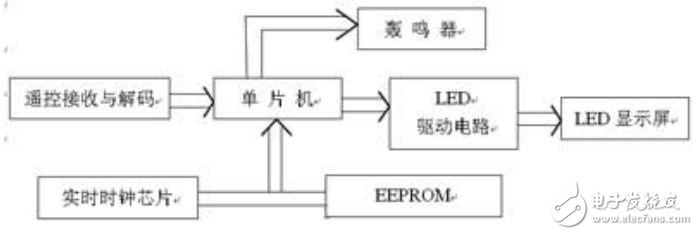

圖2 LED 時鐘屏控制系統框圖
