此次傳感器課程設計選用應變式拉壓傳感器。設計中只要把應半片貼在承受負載的彈性元件上，通過測量彈性元件的應變大小即可求出對應的負載大小，而彈性元件的應變大小可以通過應變片電阻大小的變化量來求得。故可以通過選擇不同的彈性元件和測量電路來提出不同的方案。

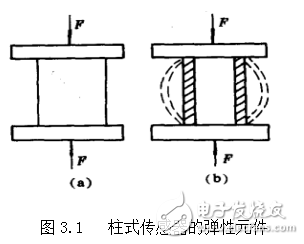

根據彈性體的結構形式的不同可分為：輪輻式，梁式，環式，柱式等。在測量拉/壓力上主要用到的是柱式傳感器。柱式傳感器的彈性元件分為實心和空心兩種，如圖2.1.1所示。（a是實心，b是空心）

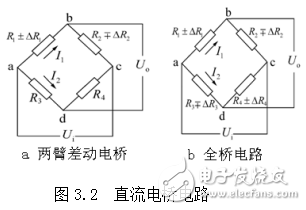

應變片將應變的變化轉換成電阻相對變化ΔR/R，要把電阻的變化轉換成電壓或電流的變化，才能用電測儀表進行測量。常用的有兩臂差動電橋和全橋電路，如圖2.1.2所示。
