發視頻資料介紹
光電傳感器是采用光電元件作為檢測元件的傳感器。它首先把被測量的變化轉換成光信號的變化，然后借助光電元件進一步將光信號轉換成電信號。光電傳感器一般由光源、光學通路和光電元件三部分組成。光電檢測方法具有精度高、反應快、非接觸等優點，而且可測參數多，傳感器的結構簡單，形式靈活多樣，因此，光電式傳感器在檢測和控制中應用非常廣泛。
由光通量對光電元件的作用原理不同所制成的光學測控系統是多種多樣的，按光電元件（光學測控系統）輸出量性質可分二類，即模擬式光電傳感器和脈沖（開關）式光電傳感器。模擬式光電傳感器是將被測量轉換成連續變化的光電流，它與被測量間呈單值關系。模擬式光電傳感器按被測量（檢測目標物體）方法可分為透射（吸收）式、漫反射式、遮光式（光束阻檔）三大類。所謂透射式是指被測物體放在光路中，恒光源發出的光能量穿過被測物，部份被吸收后，透射光投射到光電元件上；所謂漫反射式是指恒光源發出的光投射到被測物上，再從被測物體表面反射后投射到光電元件上；所謂遮光式是指當光源發出的光通量經被測物光遮其中一部份，使投射剄光電元件上的光通量改變，改變的程度與被測物體在光路位置有關。

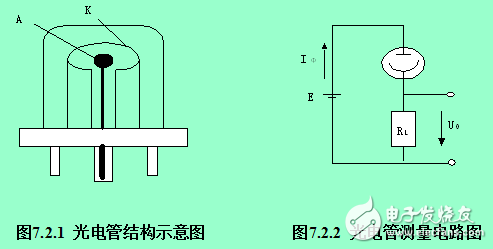

陰極材料不同的光電管，具有不同的紅限，因此適用于不同的光譜范圍。此外，即使入射光的頻率大于紅限，并保持其強度不變，但陰極發射的光電子數量還會隨入射光頻率的變化而改變，即同一種光電管對不同頻率的入射光靈敏度并不相同。光電管的這種光譜特性，要求人們應當根據檢測對象是紫外光、可見光還是紅外光去選擇陰極材料不同的光電管，以便獲得滿意的靈敏度。
