      基于單片機的脈沖發生器及固體激光器的研制

      2017-11-09 | rar | 0.3 MB | 次下載 | 免費

      資料介紹

      　　針對激光瞬態散斑測量中所應用到的單脈沖、雙脈沖激光光源 ，研制了基于 AT89C51單片機的激光瞬態測量用光源的脈沖發生器。該發生器采用了內等待和外觸發兩種方式 ，針對所用 Q開關及其驅動電路的特性 ，設計了延遲環節 ，使能產生由于內部延時等待 ，外部信號觸發兩種方式所產生的微秒級直至秒級的脈沖。

      　脈沖發生器的工作原理

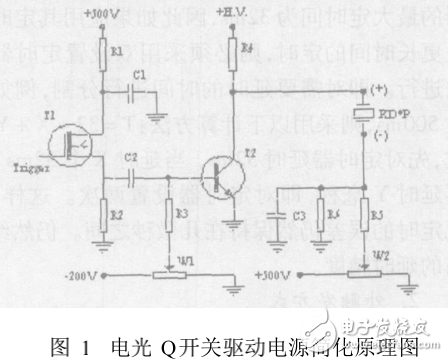

      　　激光調 Q的 Q開關都有其外部的驅動電路，圖 1所示為常用電光 Q開關驅動電源的簡化電路原理圖。外出發信號經整形后驅動 MOS FET管 T1產生一個幅值約 450V、寬度為 1μS的方脈沖 ，此脈沖經電容器 C2耦合至高頻金屬陶瓷三極管 T2的柵極。平時 T2柵極與陰極之間加有約負 120V 的偏壓 ，使管子處于完全截止的狀態 ，其板極電壓為半波電壓 ，是 Q 開關處于完全閉鎖的狀態。當正極性450V驅動脈沖到來時 ， T2迅速趨于飽和導通 ，形成前沿陡峭的負極性高壓脈沖 ，使 Q開關完全開啟 ，激光器發出巨脈沖光束。

      基于單片機的脈沖發生器及固體激光器的研制
