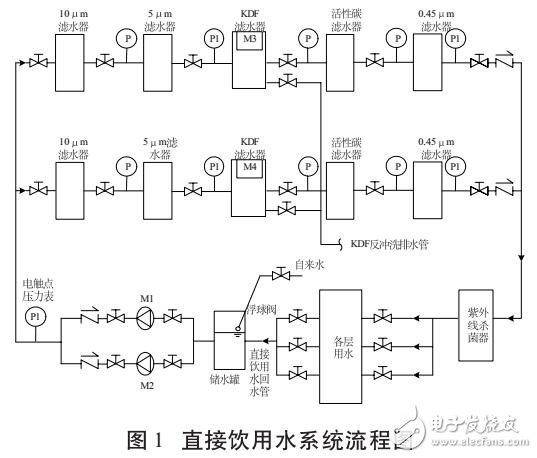

學校直飲水系統的工作流程： 管道自來水一10 u m濾水器一5 u m濾水器-KDF濾水器一活性炭濾水器一0.45 u m濾水器一紫外線殺菌器一直飲水。其10 um濾水器5 um）濾水器活性炭濾水器.0.45 u m濾水器在造水過程中雜質會殘留在濾芯內部，時間長了會因濾芯臟堵而造成水壓下降甚至停水，所以必須定期更換濾芯。而KDF 濾水器濾芯配有一套電動反沖洗裝置，可以通過定期反沖洗來清除濾水器內部的雜質再反復使用。電機通過齒輪帶動傳動桿（傳動桿上裝有幾個不同的齒形條），傳動桿轉動時，齒形條頂開相應的閥門進行反沖洗。反沖洗時該裝置內的出水管閥門關閉，排水管閥門打開，濾水器內的雜質及臟水通過排水管排走。反沖洗完成時，齒輪裝置有一檔塊頂開其限位開關使電機失電，齒輪停止轉動。下次反沖洗時，手動將啟動開關接通1~2s，電機得電帶動齒輪轉動，齒輪裝置的檔塊避開限位開關的觸桿，限位開關得以恢復接通狀態，此時松開啟動（點動）開關，電機帶動齒輪裝置進行反沖洗。齒輪裝置的電機額定參數為20W/220V。為保證直飲水的水質安全，KDF濾水器每3 天需要反沖洗一次（ KDF濾水器是銅鋅合金濾料，具有除去水中氯氣和重金屬、抑制細菌及藻類繁殖的作用）。
