家庭網絡接入Internet目前主要通過PC機接入Internet和采用嵌入式產品通過以太網控制器接入Internet兩種方式。前者優點是明顯的，如靈活性、大量現有的可用的軟件環境和高級的用戶接口及軟件工具。但是對于智能家庭網絡來說，網絡的使用者希望能方便快捷地獲得服務，所需熟悉的操作要盡可能地少，并且在任何地方都能對家中設備進行監控;而PC不能隨意移動，對設備的控制就會受到局限。因此，目前在智能家庭網絡中，網關產品的設計主要采用嵌入式系統。

　　一個智能家庭網關可以看成是一個信息處理系統，組成系統的各單元就是連接在網絡各節點的設備。控制平臺一方面輔助不具備信息化條件的設備實現信息化，即提供信息處理的能力;另一方面又提供統一的信息交換接口及控制規則，從而實現從內部家庭網絡到Internet信息的互通。目前實現信息管理和協議轉換的方式有兩種：一種是：瀏覽器+WEB Server+CGI技術;另一種是：監控軟件十應用服務器+現場總線驅動技術［1］。以瀏覽器+WEB Server+CGI為主的技術手段只能獲取單個家庭網絡中的節點信息。而以監控軟件+應用服務器十現場總線驅動為主的技術手段卻可以同時獲取多個家庭網絡的節點信息，有助于實現多個家庭網絡的同類節點的實時監控［2］（如上網流量監控）。近幾年來國內許多高校和一些知名企業所研制的智能家庭網絡系統的協議轉換主要以：瀏覽器+WEB Server+CGI技術為主，有應用范圍的局限性。鑒于現有網關產品的種種缺陷，本文主要致力于：以監控軟件+應用服務器+現場總線驅動技術為核心技術，而瀏覽器+WEB Server+CGI為輔助技術設計并實現家庭網關。

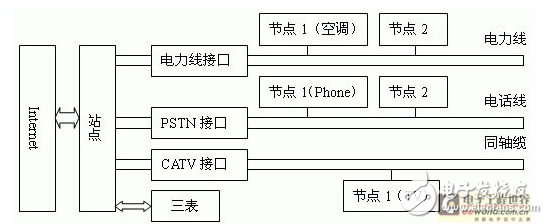

　　圖1 網絡控制系統模型

　　1 總體設計分析

　　1.1智能家庭網關的設計要求

　　家庭網關類似于一個龐大的計算機系統，所有的家庭設備都連接在上面，受它的集中控制。總體而言，網關要起到三個功能：

　　1）Internet接入功能，包括路由、NAT（地址轉換）等等;

　　2）家庭網絡中各種不同通信協議之間的轉換，以及家庭網絡系統與TCP/IP協議之間的轉換;

　　3）運行家電管理軟件，將使用不同通信協議的家用電器都接入到家庭網絡中，并統一管理起來;

　　可以看出，網關是家庭網絡中的物理上和邏輯上的核心。
