      SEC芯片式霍爾電流傳感器SCD1000S數據手冊

      2017-10-18 | pdf | 451KB | 次下載 | 1積分

      資料介紹

      SEC芯片式霍爾電流傳感器SCD1000S數據手冊下載

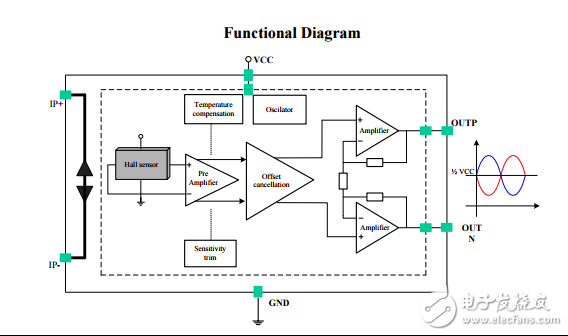

      　　一般描述SCD1000s是一種高性能，全差分輸出線性電流傳感器。它可以為交流或直流電流檢測提供更有效的解決方案，并廣泛應用于工業、消費和通信設備。SCD 1000s集成了一個高精度，低噪聲線性霍爾電路和低Z初級電流導體。采樣電流流過主電流線，由它產生的磁場在霍爾電路上感應出相應的電信號，然后通過信號處理電路輸出差分信號。該技術消除了單端輸出傳感器引入的共模噪聲，因為共模輸出點隨溫度變化，從而大大提高了信號的輸出范圍和噪聲信號比。線性霍爾電路采用先進的BiCMOS高靈敏度霍爾傳感器、信號前置放大器、高精度技術，包括溫度補償單元、振蕩器、偏置抵消單元和放大器等模塊。在沒有磁場的情況下靜態輸出為s0%vcc。在電源電壓SV的情況下，輸出端的線性輸出范圍（outpoutn）可以在0.2~4.8V之間線性變化。 between-4.6~4.6V，signal 與傳統單端輸出相比，輸出強度大大提高，同時產品的抗干擾性能也得到了很大的提高。內部集成的動態偏置消除電路使IC不敏感的外部應力和封裝應力的影響。芯片封裝標準為SOP8，工作溫度范圍在-20～125%之間。
