傳感器陣列模擬開關和多路復用器

　　數據采集系統經常利用模擬開關和多路復用器將信號從現實世界的傳感器和傳感器子電路傳輸?shù)轿覀兊碾娐钒迳系?a target='_blank' class='arckwlink_none'>電子信號調理和轉換階段。我們試著將電路板設置成盡可能有效地從頻繁的邊緣安裝連接器獲得信號到處理電路。然而，當我們在板的不同邊緣上有幾個傳感器的多個連接器時，我們可以燒掉整個PCB層，只需模擬信號和模擬信號來保持噪音。

　　與此相關的是，我們也可能希望與傳感器陣列共享電路。例如，我們可能想要監控和測量我們機器設計的幾個位置的溫度。這將需要許多溫度傳感器或熱敏電阻分散設計。由于我們的微可轉換只需要一個模擬信號到數字在任何一個時間，而不是重復的信號調理、縮放、偏移和增益階段，它可能是更多的空間和成本效益的開關或多路多信號A／D，這個條件和路線，還可以節省I/O銷有限的處理器，以及一個單一的點，不使用多個冗余的A/D線。

　　This article looks at analog switches and multiplexers that are readily available for engineers to use on boards when routing and passing analog signals to conditioning circuitry. All parts， datasheets， tutorials， and development kits mentioned are available online at Digi-Key’s website.

　　The basics

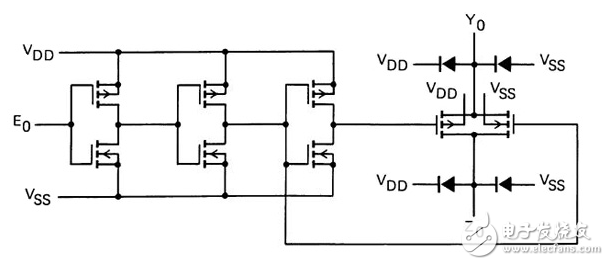

　　Analog switches， also called bilateral switches， typically use low ‘On Resistance” FETs in a matrix configuration to enable current to flow through a predefined path once the transistors are turned on into full saturation （Figure 1）。 You can look at an analog switch as behaving like a mechanical relay， except that instead of dry contacts， silicon junctions （PMOS and NMOS） electronically enable or disable conduction with no mechanical moving parts.
