LIS8921S 可調電流非隔離降壓式 LED 驅動控制器

特性?

新穎的數字電流環路控制技術；集成前沿導通消隱功能（LEB）；集成電感補償功能；集成頻率抖動功能；超低工作電流（110uA）；超寬輸出電壓范圍；逐周期峰值電流保護功能；芯片供電欠壓和過壓保護功能；CS電阻開路保護。

全范圍電流調節功能；輸出端開路，短路保護功能；過溫保護功能；優化的恒流精度；優化的線電壓及負載調整率；優化的電流溫度系數；加強的電流適應技術；內置500V高壓MOS ；采用SOP-7封裝。

概述

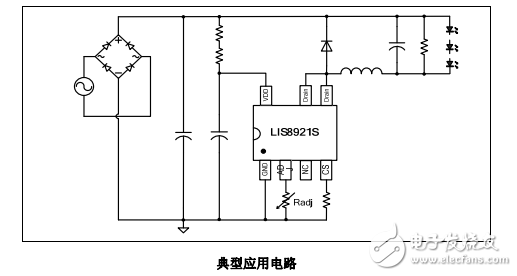

LIS8921S是一款專用于LED恒流驅動的控制芯片，適用于降壓式非隔離應用場合，通過采用專有的 LED數字恒流控制技術，使得系統架構得到了最大程度的精簡。LIS8921S工作在電感電流臨界連續模式，輸出電流不隨電感量和LED 工作電壓的變化而變化，實現優異的負載調整率。LIS8921S加入了準諧振控制技術，使系統能夠輕松達到92%以上的效率。在此基礎之上，LIS8921S 還具有強大的電流調節功能，不改變其他外圍器件，僅需調節芯片控制腳對地電阻值，即可實現0~100%全范圍的電流調節；且不影響開路保護電壓的一致性。由于采用的是獨特的電流調節技術，LIS8921S可直接與熱敏電阻、光敏電阻等外部器件組成外部環境與輸出電流的反饋系統，更有效地提升燈具的可靠性及節能特性；也可與雷達感應模塊、聲控感應模塊，紅外遙控模塊等組合成方便可靠的感應燈、調光燈等。LIS8921S還集成了完善的保護功能，包括輸入電流的逐周期過流保護，電流檢測管腳的開路保護，IC過溫保護，以及輸出端的開路和短路保護等。下圖示出了這種芯片的典型應用。
