Maxim的智能壓力傳感器參考設計：maxrefdes82 #

　　技術的前進，不斷地?zé)o法抑制地改變?nèi)祟?lèi)世界的設備接口。從移動設備觸摸屏稱為身體組成電極的尺度，機器繼續添加更多的功能和不同的方式收集他們的測量。每一個經常出現一個真正優雅的概念，融合技術，設計和簡單。格言maxrefdes82 #就是這樣一個優雅的概念。

　　此參考設計是一個工業，智能力傳感器。設計測量物體的質量和質量中心。這種組合特征和速度意味著maxrefdes82 #既可以作為衡量尺度和力感應觸摸界面。內置一個塑料板，該系統理想地滿足工業人機界面（HMI）的需要。

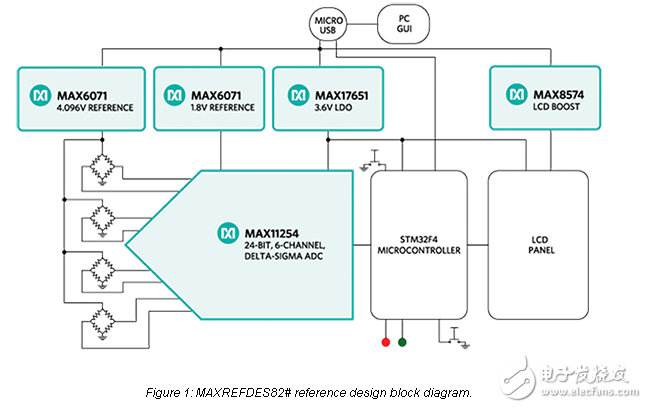

　　The reference design features the MAX11254 24-bit， 6-channel， 64 ksps delta-sigma ADC with SPI interface. Four load cells are mounted on a quadrant plane to detect touch forces applied on the flat plastic plate. Based on the forces applied on each individual load cell， the system displays the total force magnitude and the coordinates of the force center. The force magnitude and coordinates are scanned approximately each 10 milliseconds.

　　The system includes a thin-film-transistor （TFT） liquid crystal display （LCD） module， digitally showing the forces on each individual load cell and the total force applied on the top plate. The LCD module also graphically displays the force magnitude and the coordinates of the force center.
