資料介紹

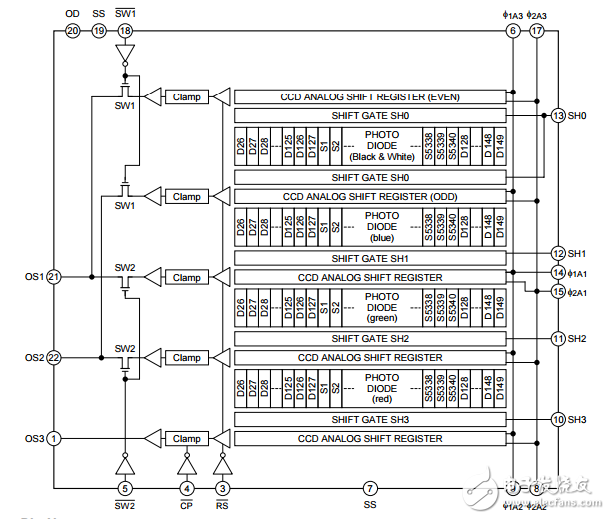

The TCD2561D is a high sensitive and low dark current 5340 elements × 4 line CCD color image sensor which includes CCD drive circuit, clamp circuit. The sensor is designed for scanner. The device contains a row of 5340 elements × 4 line photodiodes which provide a 24 lines/mm across a A4 size paper. The device is operated by 5 V pulse and 12 V power supply. Features : Number of image sensing elements: 5340 elements × 4 line : Image sensing element size: 7 μm × 7 μm on 7 μm centers : Photo sensing region: High sensitive PN photodiode : Distanced between photodiode array: Color (28 μm, 4 lines), B/W-color (56 μm, 8 lines) : Clock: 2 phase (5 V) : Power supply: 12 V power supply voltage : Internal circuit: Clamp circuit : Package: 22 Pin CERDIP package : Color filter: Red, green, blue Maximum
